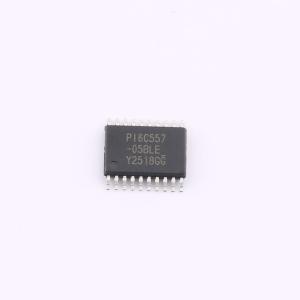

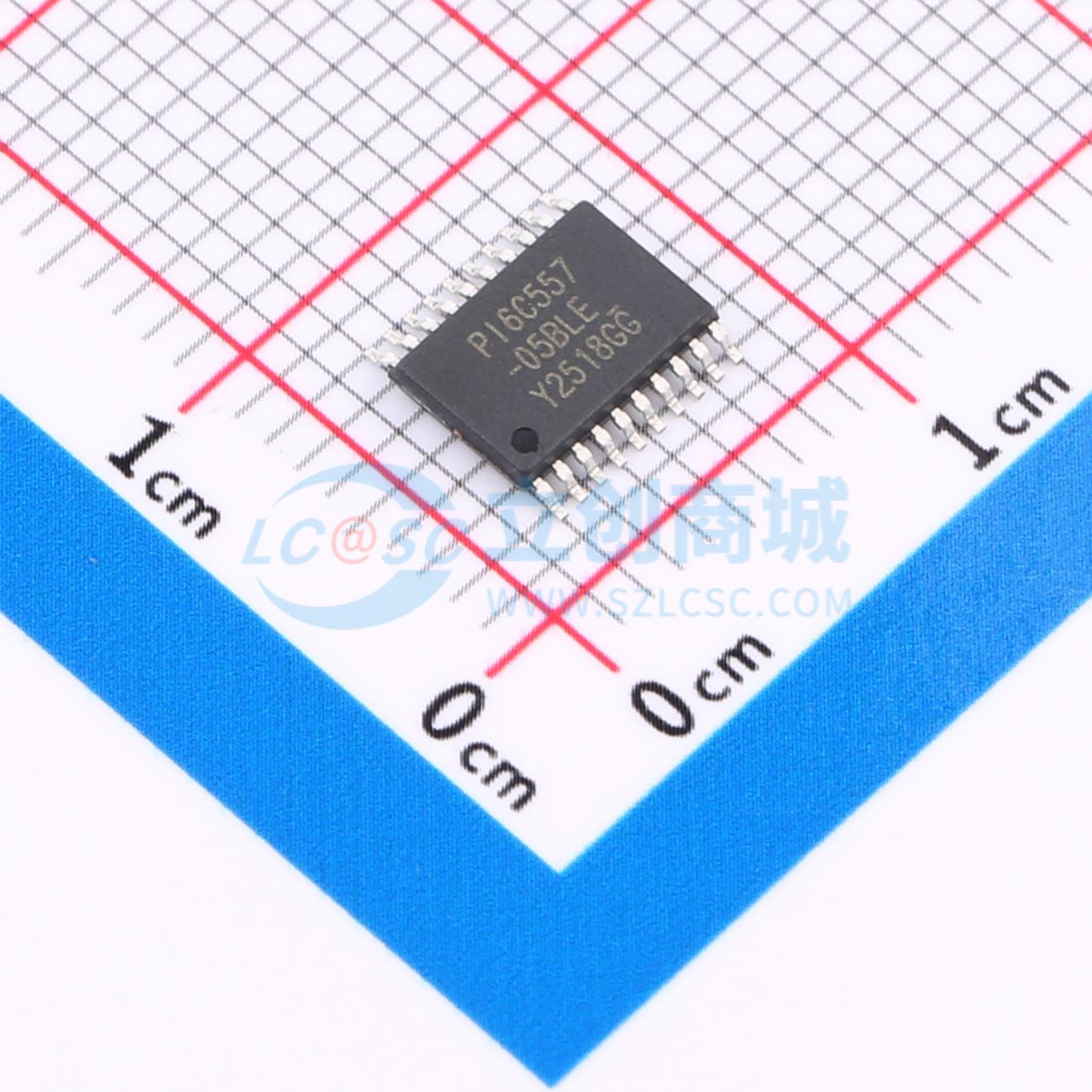

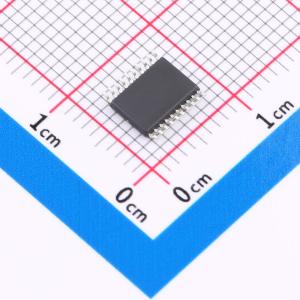

PI6C557-05BLE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是符合PCI Express 3.0和以太网要求的扩频时钟发生器，用于PC或嵌入式系统以大幅降低电磁干扰（EMI）。提供四个差分（HCSL）或LVDS扩频输出，可配置选择扩频和时钟。采用专利锁相环（PLL）技术，以25MHz晶体输入，产生四对100MHz和200MHz时钟频率的差分输出（HCSL），还提供-0.5%、-1.0%、-1.5%和无扩频的选择。
品牌名称: DIODES(美台)
商品型号: PI6C557-05BLE
商品编号: C212303
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

PI6C557-05B是一款符合PCI Express 3.0和以太网要求的扩频时钟发生器。该器件用于PC或嵌入式系统，可大幅降低电磁干扰（EMI）。 PI6C557-05B提供四个差分（HCSL）或LVDS扩频输出。PI6C557-05B可配置为选择扩频和时钟。该器件采用Pericom的专利锁相环（PLL）技术，接受25MHz晶体输入，并在100MHz和200MHz时钟频率下产生四对差分输出（HCSL）。它还提供-0.5%、-1.0%、-1.5%的扩频选择以及无扩频选项。

商品特性

符合PCIe 3.0标准 • PCIe 3.0相位抖动：0.48ps RMS（高频典型值）
兼容LVDS输出
电源电压3.3V±5%
25MHz晶体或时钟输入频率
HCSL输出，0.7V电流模式差分对
周期抖动40ps（典型值）
扩频选项：-0.5%、-1.0%、-1.5%以及无扩频
工业温度范围
提供扩频旁路选项
通过外部引脚选择扩频和频率
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件
封装：（无铅且环保） • 20引脚TSSOP（L）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	200MHz
	工作电压	3.135V~3.465V

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+85℃
