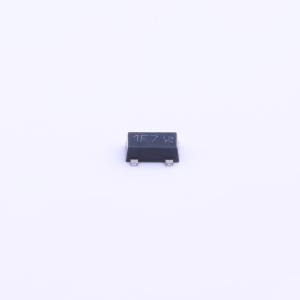

温馨提醒：图片仅供参考，商品以实物为准
ZXTP05120HFFTA
PNP 120V 1A
- 描述
- PNP,-120V,-1A
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTP05120HFFTA
- 商品编号
- C212306
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 3000 | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 1A | |
| 特征频率(fT) | 150MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
这款高性能PNP达林顿晶体管专为需要高增益和极低饱和电压的应用而设计。SOT23F封装的引脚与行业标准SOT23封装兼容，但在功率密度至关重要的应用中，它具有更低的外形和更高的散热能力。
商品特性
- BVCEO > -120 V
- 集电极连续电流IC = -1A
- 集电极 - 发射极饱和电压VCE(SAT) < -1.1 V（集电极电流为 -1A时）
- 电流放大倍数hFE特性至 -6A
- 高电流放大倍数hFE（最小值） = 3,000（集电极电流为 -1A时）
- 功率耗散1.5W
- 互补NPN类型：ZXTN04120HFF
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
- 通过AEC-Q101标准认证，具备高可靠性
应用领域
- 升压转换器
- MOSFET和IGBT栅极驱动器
- 灯和继电器驱动器
- 电机驱动
- 警报器驱动器
