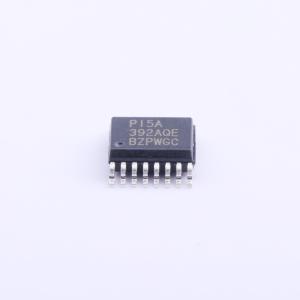

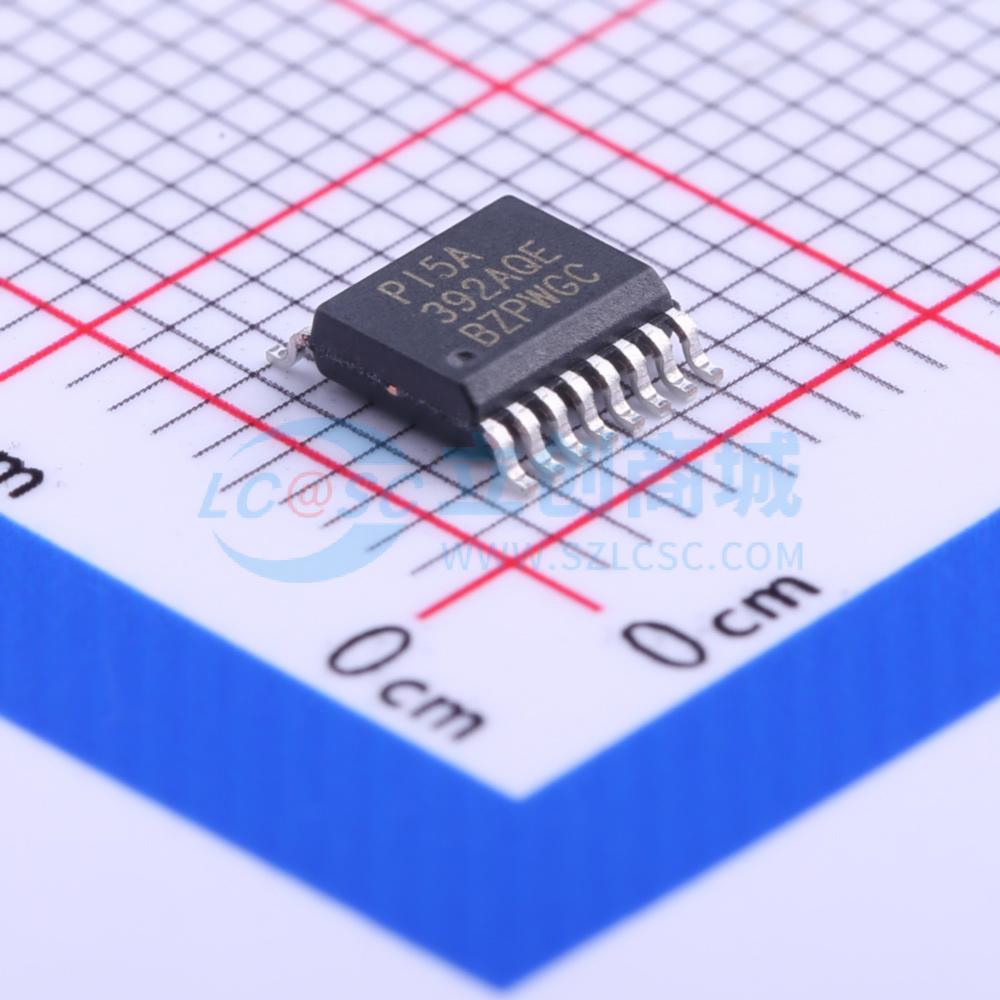

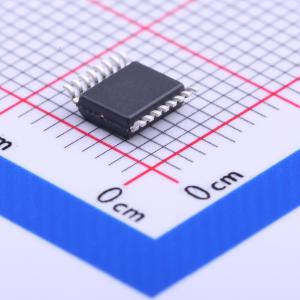

PI5A392AQEX

高精度宽带四通道模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单电源操作，轨到轨模拟信号范围，低导通电阻，通道间Ron匹配，低电荷注入，高速切换，低串扰，宽-3dB带宽。
品牌名称: DIODES(美台)
商品型号: PI5A392AQEX
商品编号: C211393
商品封装: QSOP-16-150mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

392A是一款专为低电压单电源工作而设计的单片模拟开关。这款高精度器件非常适合用于低失真音频、视频、信号切换和路由应用。 PI5A392A有四个常开（NO）开关。每个开关在导通时，无论电流方向如何，导通性能都相同。当开关断开时，它们能阻挡高达电源轨的电压。 392A在+5V和+3.3V电源下有完整的规格说明。在+5V电源下，它们保证导通电阻小于12欧姆。通道间的导通电阻匹配在2欧姆以内。在整个信号范围内，导通电阻平坦度小于4欧姆。PI5A39X系列保证了快速的开关速度（导通时间tON < 20ns）。该产品采用16引脚QSOP封装，可在工业温度范围（-40℃至+85℃）内工作。

商品特性

单电源工作（+2V至+6V）
轨到轨模拟信号范围
低导通电阻（在5V时典型值为6欧姆），可将失真和误差电压降至最低
通道间导通电阻匹配，典型值为0.4欧姆
导通电阻平坦度，典型值为2欧姆
低电荷注入。典型电荷Q = 4pC，可减少阶跃误差、“咔嗒”和“爆裂”噪声
高速。导通时间tON典型值为10ns
极低串扰：在30MHz时为-72dB
宽-3dB带宽：>200MHz
大电流通道能力：>100mA
与TTL/CMOS逻辑兼容
低功耗（典型值为0.5μW）
引脚与DG3XX、DG4XX、MAX39X兼容
封装（无铅环保）：16引脚QSOP（Q）

应用领域

音频、视频切换和路由
电池供电的通信系统
计算机外设
电信
便携式仪器
替代机械继电器

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	2V~6V
	导通时间(ton)	10ns

	属性	参数值
	导通电阻(Ron)	6Ω
	关闭时间(toff)	5ns
	工作温度	-40℃~+85℃
	带宽	200MHz
