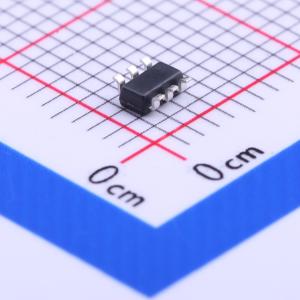

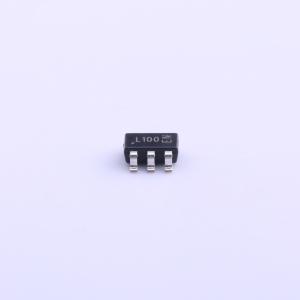

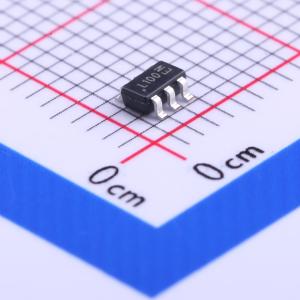

温馨提醒：图片仅供参考，商品以实物为准

AL5801W6-7

输出350mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL5801 结合了一个100V N沟道MOSFET和一个预偏置的NPN晶体管，以构成一个简单且占用空间小的LED驱动器。LED电流通过连接在REXT引脚（4）和GND引脚（6）之间的外部电阻来设定。内部预偏置晶体管在外部电阻上产生约0.56V的电压。AL5801的开漏输出可以在1.1V到100V之间工作，使其能够在不增加额外组件的情况下与5V到100V的电源一起使用。通过使用外部开集电极NPN晶体管或开漏N沟道MOSFET驱动BIAS引脚（1），可以实现LED电流的PWM调光。AL5801采用SOT26封装，非常适合驱动高达350mA的LED电流。
品牌名称: DIODES(美台)
商品型号: AL5801W6-7
商品编号: C211395
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

AL5801 结合了一个100V N沟道MOSFET和一个预偏置的NPN晶体管，以构成一个简单且占用空间小的LED驱动器。LED电流通过连接在REXT引脚（4）和GND引脚（6）之间的外部电阻来设定。内部预偏置晶体管在外部电阻上产生约0.56V的电压。AL5801的开漏输出可以在1.1V到100V之间工作，使其能够在不增加额外组件的情况下与5V到100V的电源一起使用。通过使用外部开集电极NPN晶体管或开漏N沟道MOSFET驱动BIAS引脚（1），可以实现LED电流的PWM调光。AL5801采用SOT26封装，非常适合驱动高达350mA的LED电流。

应用领域

线性LED驱动器
LED显示屏
离线LED灯具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.5V~20V
	开关频率	-
	通道数	1
	输出电压	1.1V~100V

	属性	参数值
	输出电流	350mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
