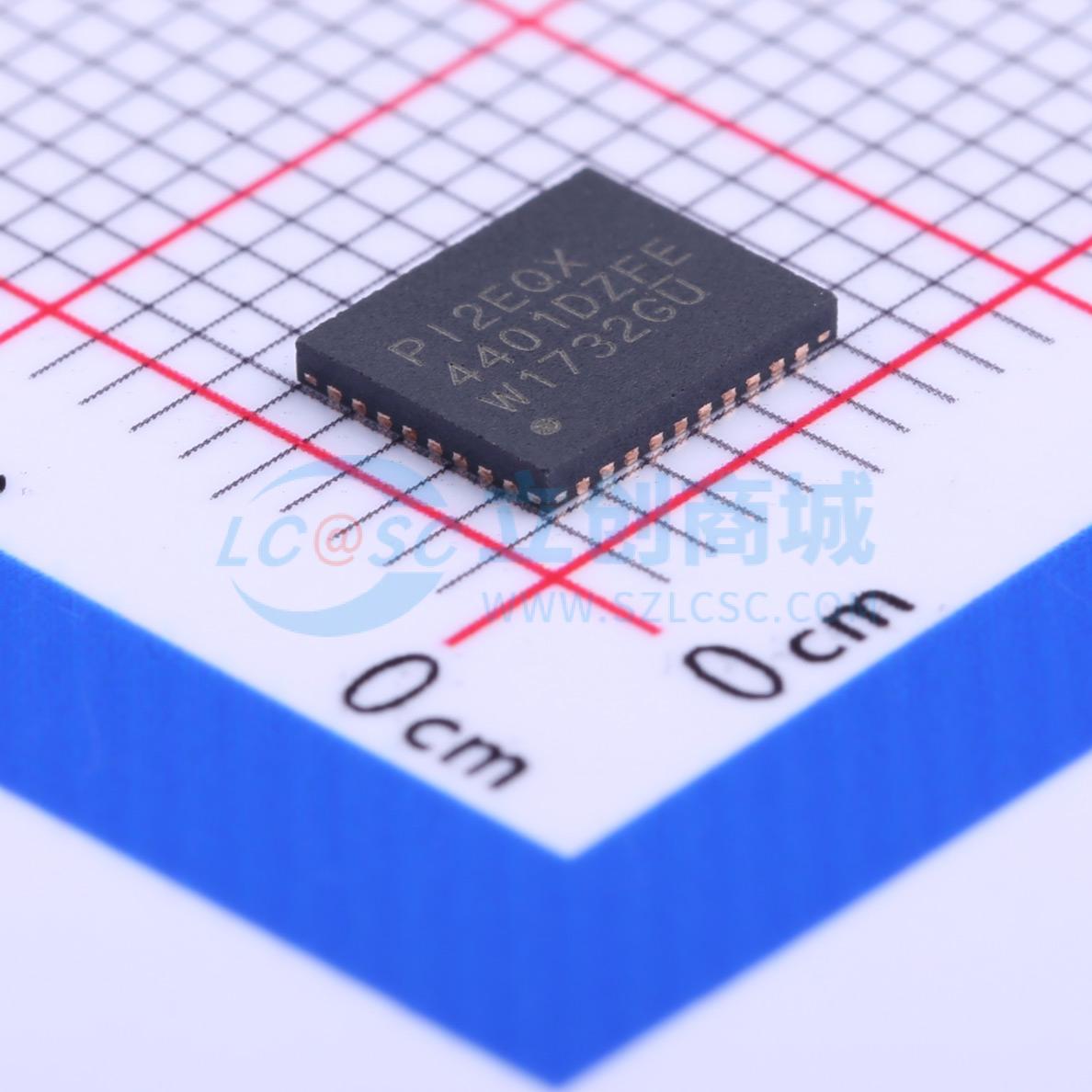

PI2EQX4401DZFE

2.5Gbps x1 Lane Serial PCI-Express Repeater/Equalizer with ClockBuffer & Signal Detect Feature

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、符合PCI-Express标准的信号重驱动器，提供可编程均衡、放大和去加重功能。
品牌名称: DIODES(美台)
商品型号: PI2EQX4401DZFE
商品编号: C211390
商品封装: TQFN-36-EP(5x6)
包装方式: 托盘
商品毛重: 2.5克(g)

商品参数

商品概述

PI2EQX4401D是一款低功耗、符合PCI-Express标准的信号重驱动器。该器件通过4个选择位SEL[0:3]提供可编程的均衡、放大和去加重功能，通过减少符号间干扰，在各种物理介质上优化性能。PI2EQX4401D支持协议ASIC与交换矩阵之间、背板上的两个100Ω差分CML数据输入/输出，或在用户平台上的其他远程数据路径上扩展信号。集成的均衡电路为重驱动器之前的PCI-Express信号的信号完整性提供了灵活性。而集成的去加重电路为重驱动器之后的PCI-Express信号的信号完整性提供了灵活性。两个通道均提供低电平输入信号检测和输出静噪功能。每个通道完全独立运行。当一个通道被启用（EN_x = 1）并工作时，该通道的输入信号电平（在Xl+/-上）决定输出是否启用。如果通道的输入电平低于有效阈值电平（Vth-），则输出驱动器关闭，引脚通过高阻抗电阻拉至VDD。除了提供信号重新调理功能外，PI2EQX4401D还通过总线使能引脚提供电源管理待机模式。提供差分时钟缓冲器用于测试和其他系统需求。数据通道不使用此时钟功能。

商品特性

一个高速PCI-Express通道
可调发射机去加重和幅度
可调接收机均衡
一个扩频参考时钟缓冲器输出
输入信号电平检测和输出静噪
100Ω差分CML输入/输出
低功耗（每通道100mW）
待机模式 - 掉电状态
VDD工作范围：1.8V ± 0.1V
封装（无铅且环保）：36引脚TQFN（ZF36）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

近期成交0单

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	缓冲器；转接驱动器
	输入类型	CML
	输出类型	CML
	工作电压	1.7V~1.9V

	属性	参数值
	通道数	2
	数据速率	2.5Gbps
	延迟时间	-
	输入电容	-
	工作温度	0℃~+70℃
