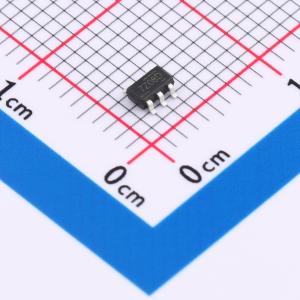

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ08M5X
单路2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单路 2 输入正与门专为 Vcc 在 1.65 V 至 5.5 V 范围内的工作条件而设计。NC7SZ08 在正逻辑中实现布尔函数 Y = A · B 或 Y = MR(上划线)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SZ08M5X
- 商品编号
- C19829501
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 4V；2.5V；1.9V；1.5V；2.6V | |
| 输出低电平(VOL) | 300mV | |
| 系列 | - | |
| 传播延迟(tpd) | 3.6ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
