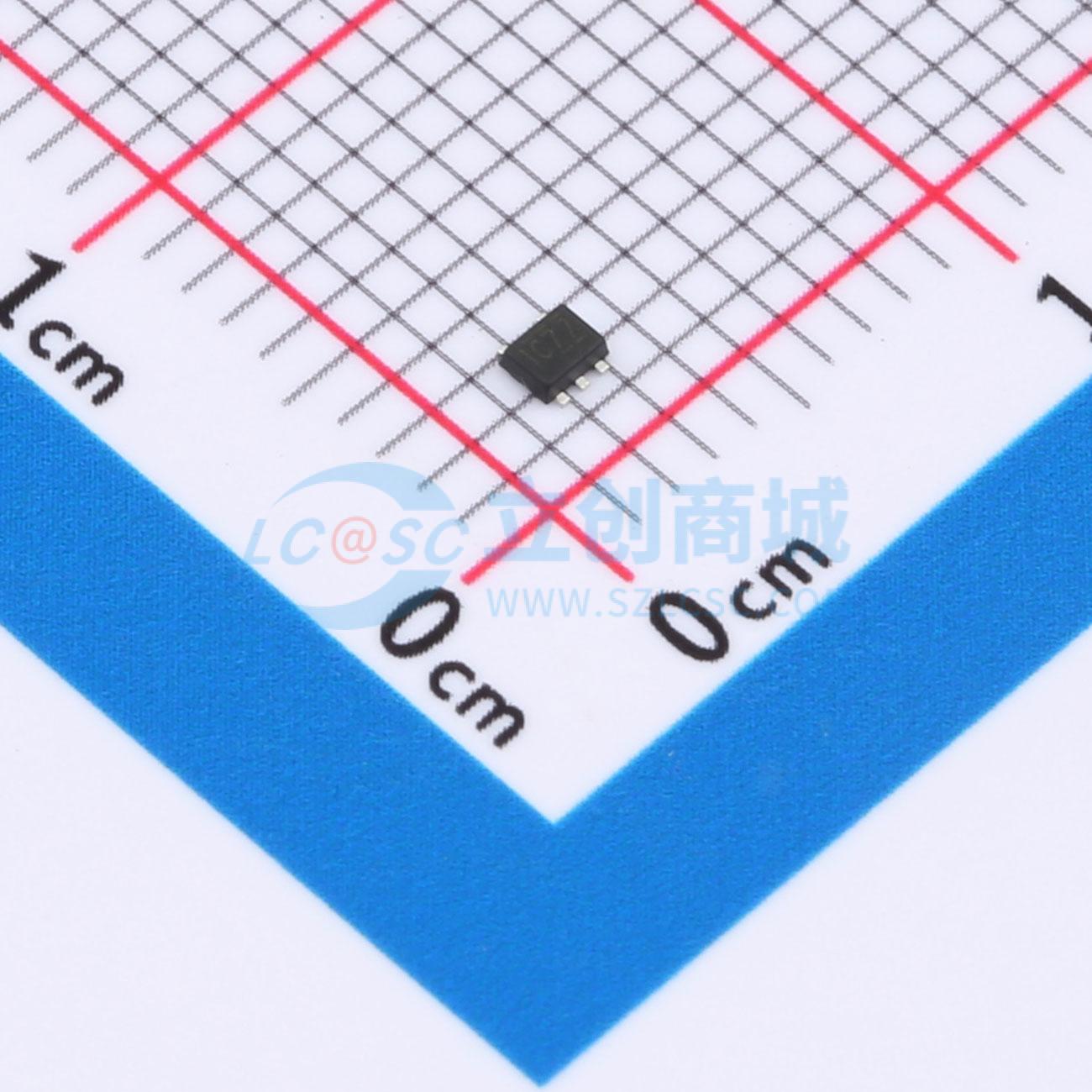

SN74LVC1G17DRLR
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G17是一款单施密特触发器缓冲器，其功能为Y = A。由于输入端采用了施密特触发电路，该器件对于正向（VT+）和负向（VT-）信号具有不同的输入阈值电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G17DRLR
- 商品编号
- C19829621
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.02175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 8.2ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC1G17是一款单施密特触发缓冲器，其功能为 Y = A。由于输入端采用了施密特触发器动作，该器件对于上升沿信号 (V_T+) 和下降沿信号 (V_T-) 具有不同的输入阈值电平。该器件内置掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低静态电流：I_CC = 10μA（最大值）
- ±24mA 输出驱动能力（Vcc=3.0V）
- 静电放电保护性能超过 JESD 22 标准
- 2000-V 人体放电模型（A114-A）
- 1000-V 带电器件模型（C101）
- 提供 SOT23-5 封装
- 提供 SOT353 封装
- 提供 SOT553 封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑
- 网络设备
- 笔记本电脑
- 上网本
- 个人数字助理
- 平板电脑
- 电子阅读器
- 计算机外设
- 硬盘驱动器
- CD/DVD 光驱
- 电视
- DVD播放器
- 数字录像机
- 机顶盒
- 手机
- 个人导航/GPS设备
- MP3播放器
- 相机
- 录像机
