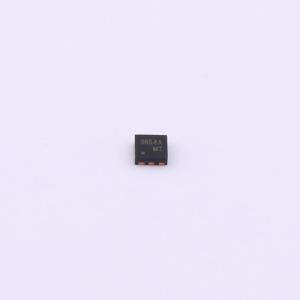

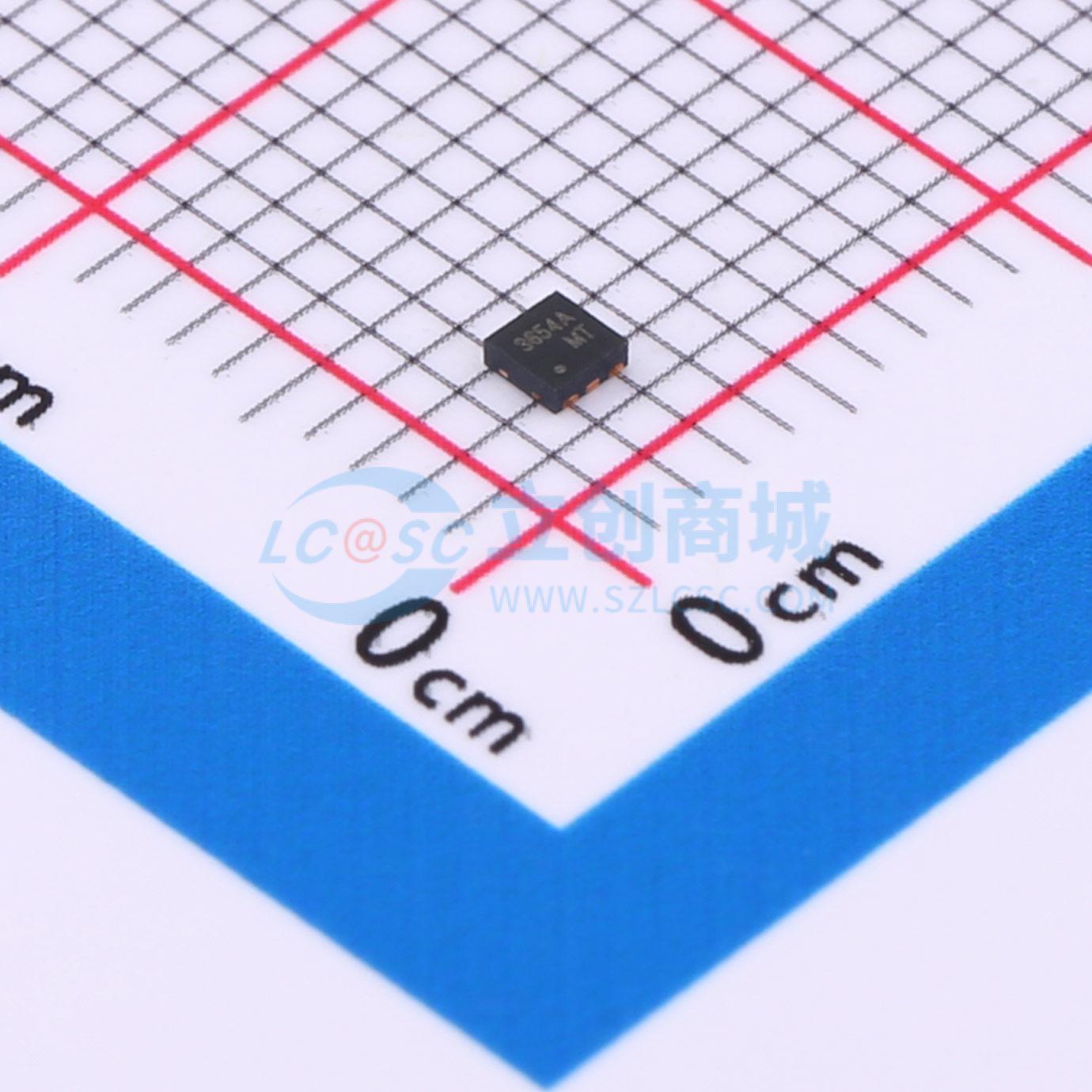

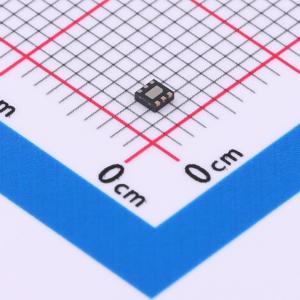

TPRCLAMP3654PATCT
TVS 5.5V截止 峰值浪涌电流：3A@8/20us 4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP3654PATCT
- 商品编号
- C19829508
- 商品封装
- DFN1616-6
- 包装方式
- 编带
- 商品毛重
- 0.0507克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us；3A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us；100W@8/20us | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.95pF |
商品特性
- 高速数据线瞬态保护，符合 IEC 61000-4-2 (ESD) 标准，±25kV (空气放电)、±8kV (接触放电)
- 符合 IEC61000-4-4 (EFT) 标准，40A (5/50ns)
- 内置 TVS 二极管的浪涌额定二极管阵列
- 小封装 (1.6×1.6mm)，节省电路板空间
- 保护最高工作电压达 5.5V 的 USB DP、DM 和 ID 引脚
- 保护最高工作电压达 28V 的 USB VBus
- DP、DM 和 ID 引脚电容低 (<1pF)
- 2.0GHz 以下无插入损耗
- 漏电流低
- 钳位电压低
- 大接地焊盘，提升 ESD 性能
- 固态硅雪崩技术
应用领域
- USB2.0
- USB OTG
- SD 卡接口
- SIM 卡端口
- MDDI 端口
- MPPI 端口
