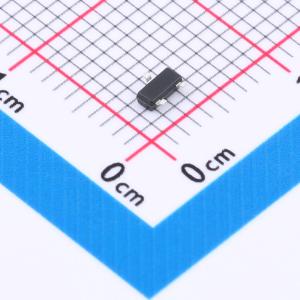

温馨提醒：图片仅供参考，商品以实物为准
ESDA14V2L-L
双向 12V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDA14V2L-L
- 商品编号
- C19829524
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 55pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20微秒）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，±30千伏（空气放电）、±30千伏（接触放电）；符合IEC 61000 - 4 - 4（EFT）标准，40安（5/50纳秒）
- 工作电压：12伏
- 保护一条双向线路或两条单向线路
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- USB电源与数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
