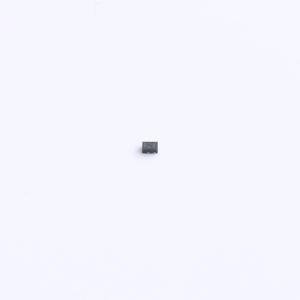

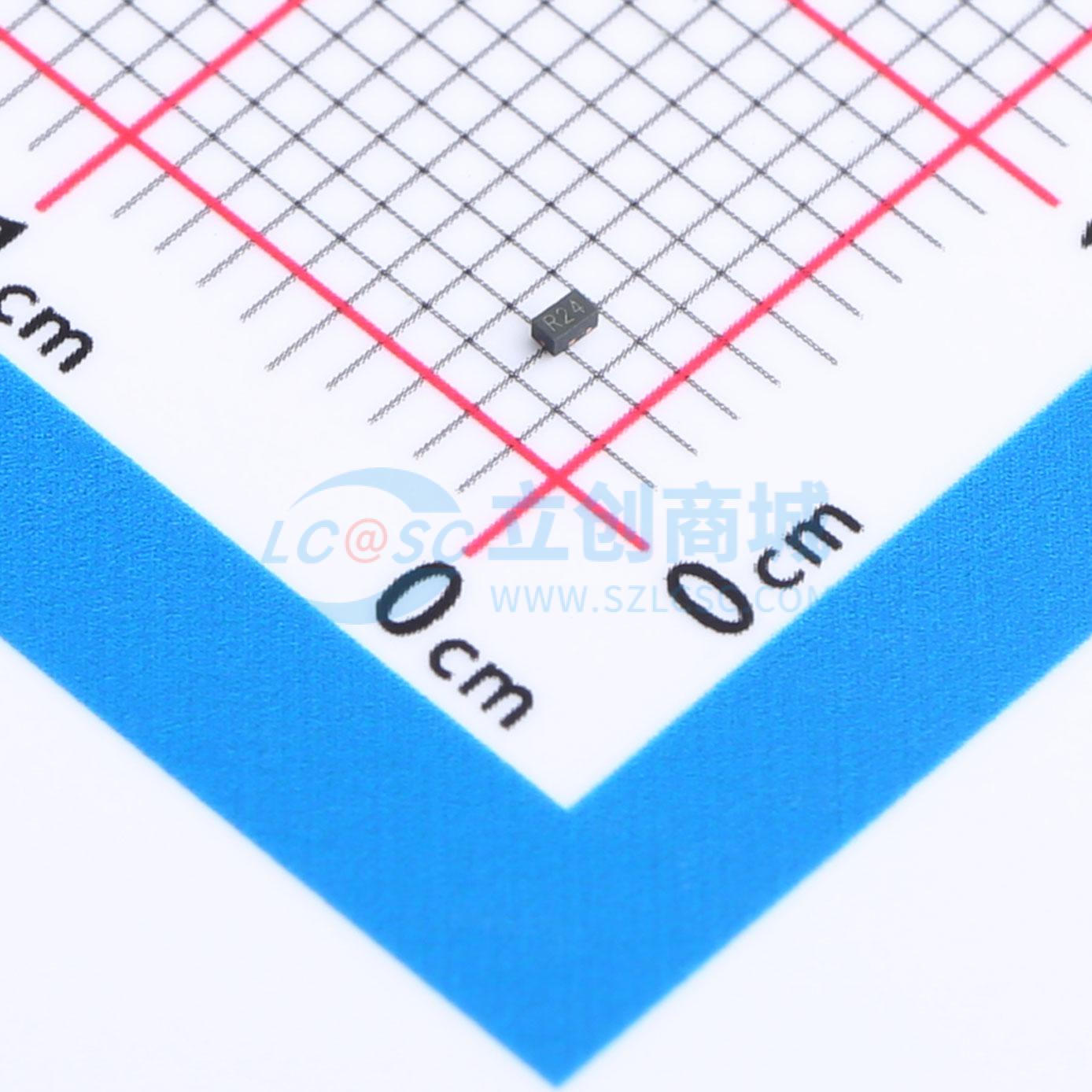

TPESD7241N2T5G
24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD7241N2T5G
- 商品编号
- C19829535
- 商品封装
- DFN1006-2(0402)
- 包装方式
- 编带
- 商品毛重
- 0.006667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.4V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：±24V
- 超低电容：典型值0.3pF
- 超低泄漏：纳安级
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC61000 - 4 - 5（雷击）2A（8/20μs）
- 符合RoHS标准的引脚镀层：NiPdAu
应用领域
- VGA、DVI、SDI、USB1.0、USB2.0、USB3.0、USB3.1
- 高清多媒体接口（HDMI1.3/1.4/2.0）
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 外围设备
