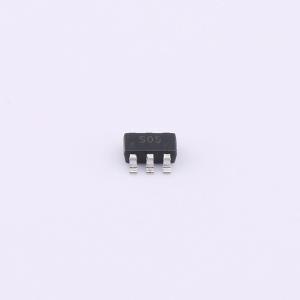

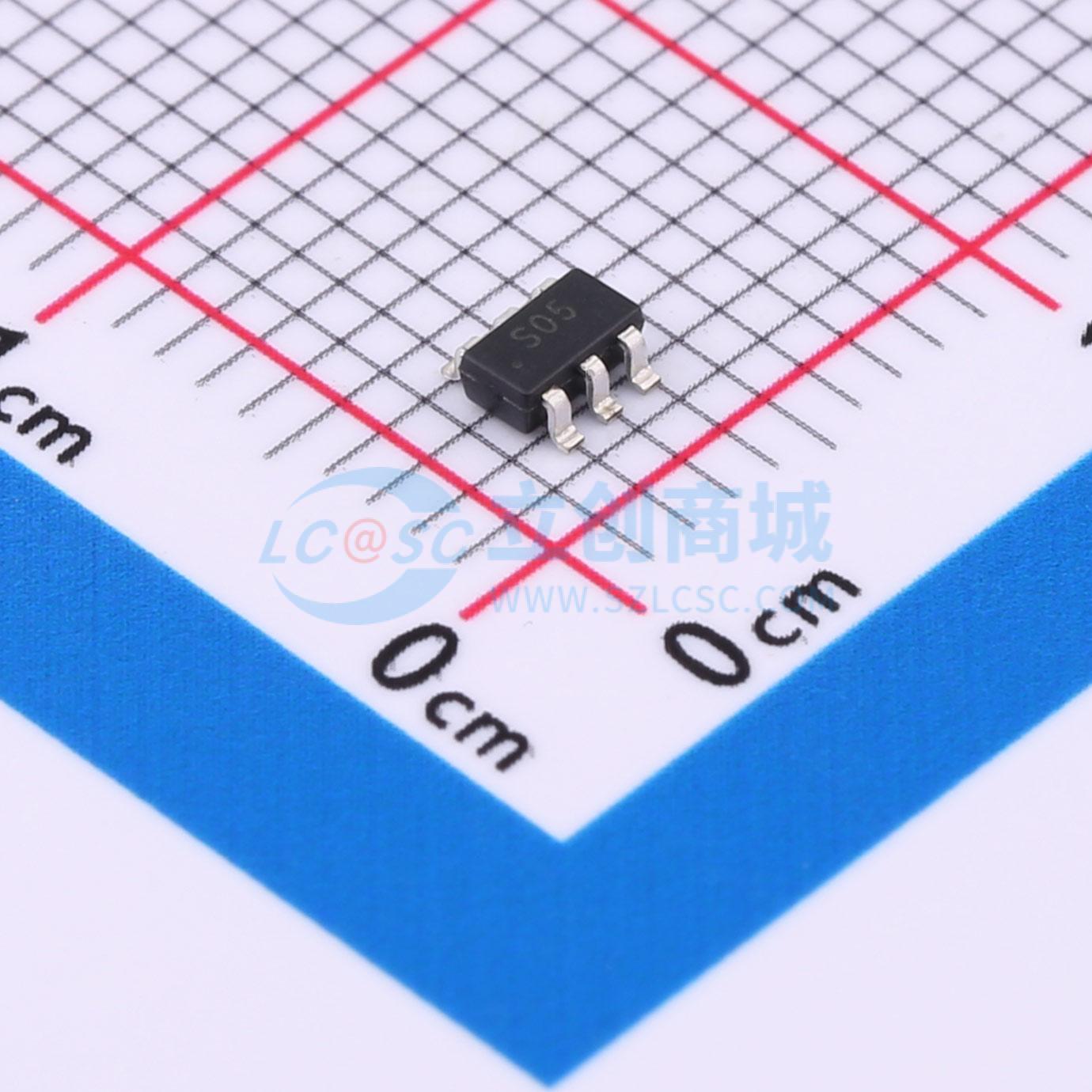

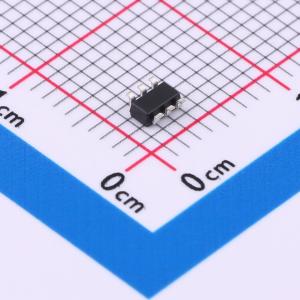

TPRCLAMP0524S
5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP0524S
- 商品编号
- C19829510
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 1pF |
商品特性
- 150W 峰值脉冲功率（8/20μs）
- 低工作电压：5V
- 超低电容：典型值 1.0pF
- 超低泄漏：纳安级别
- 低钳位电压
- 保护一条电源线或数据线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC 61000 - 4 - 5（雷击）10A（8/20μs）
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合 RoHS 标准
- 封装：SOT23 - 6
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- UL 阻燃等级：94V - 0
- 湿度敏感度：根据 J - STD - 020 为 3 级
- 运输数量：3000 片/7 英寸卷带
应用领域
- 显示器和平板显示器
- 数字视频接口（DVI）
- 10/100/1000 以太网
- 笔记本电脑
