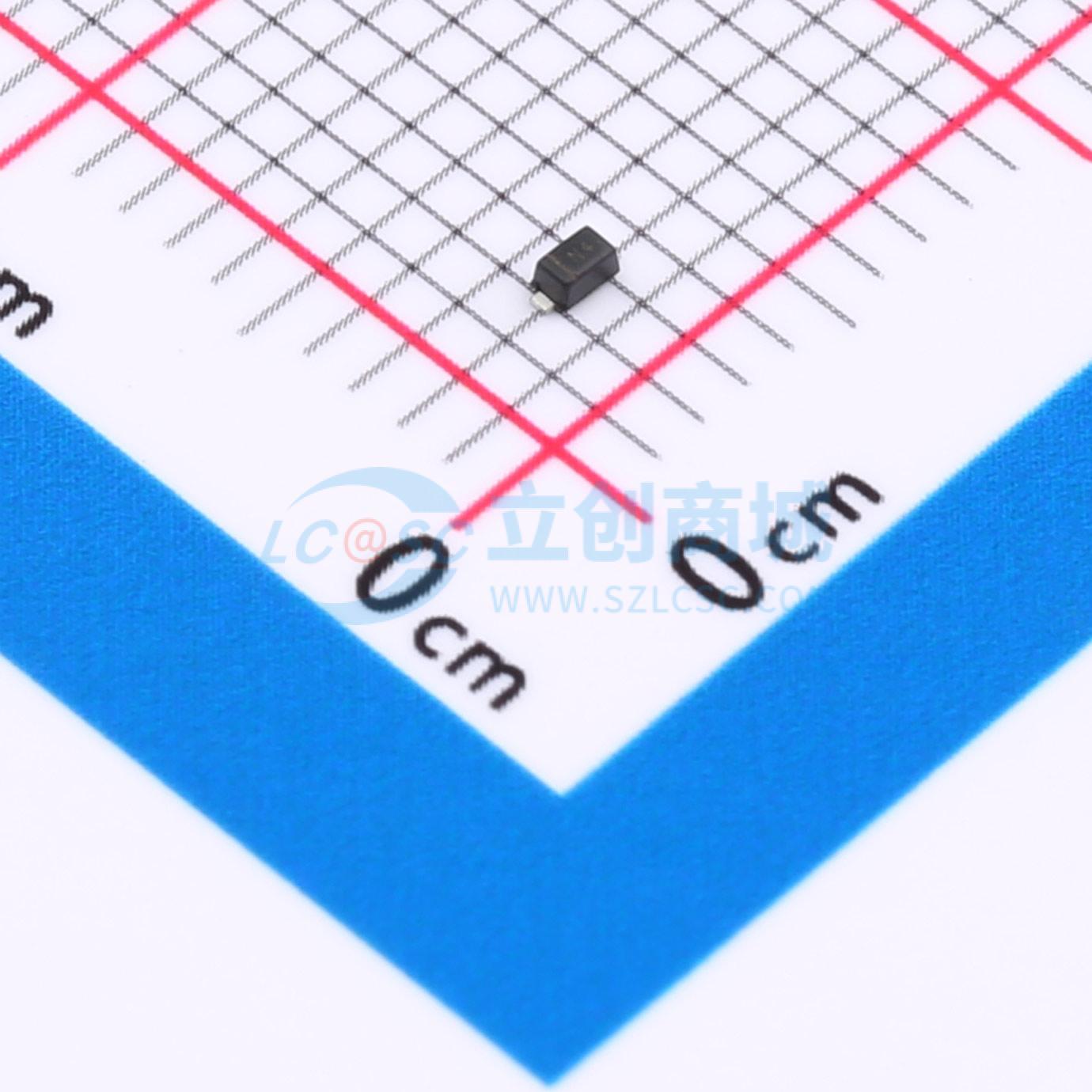

温馨提醒：图片仅供参考，商品以实物为准

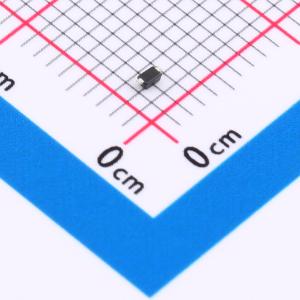

ESD5Z15V
15V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5Z15V
- 商品编号
- C19829518
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 反向电流(Ir) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20微秒）
- 依据IEC 61000 - 4 - 2标准为高速数据线提供瞬态保护（ESD），±30千伏（空气放电），±30千伏（接触放电）
- 符合IEC 61000 - 4 - 4标准（EFT），40安（5/50纳秒）
- 保护一路电源或输入/输出端口
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏、USB2.0
