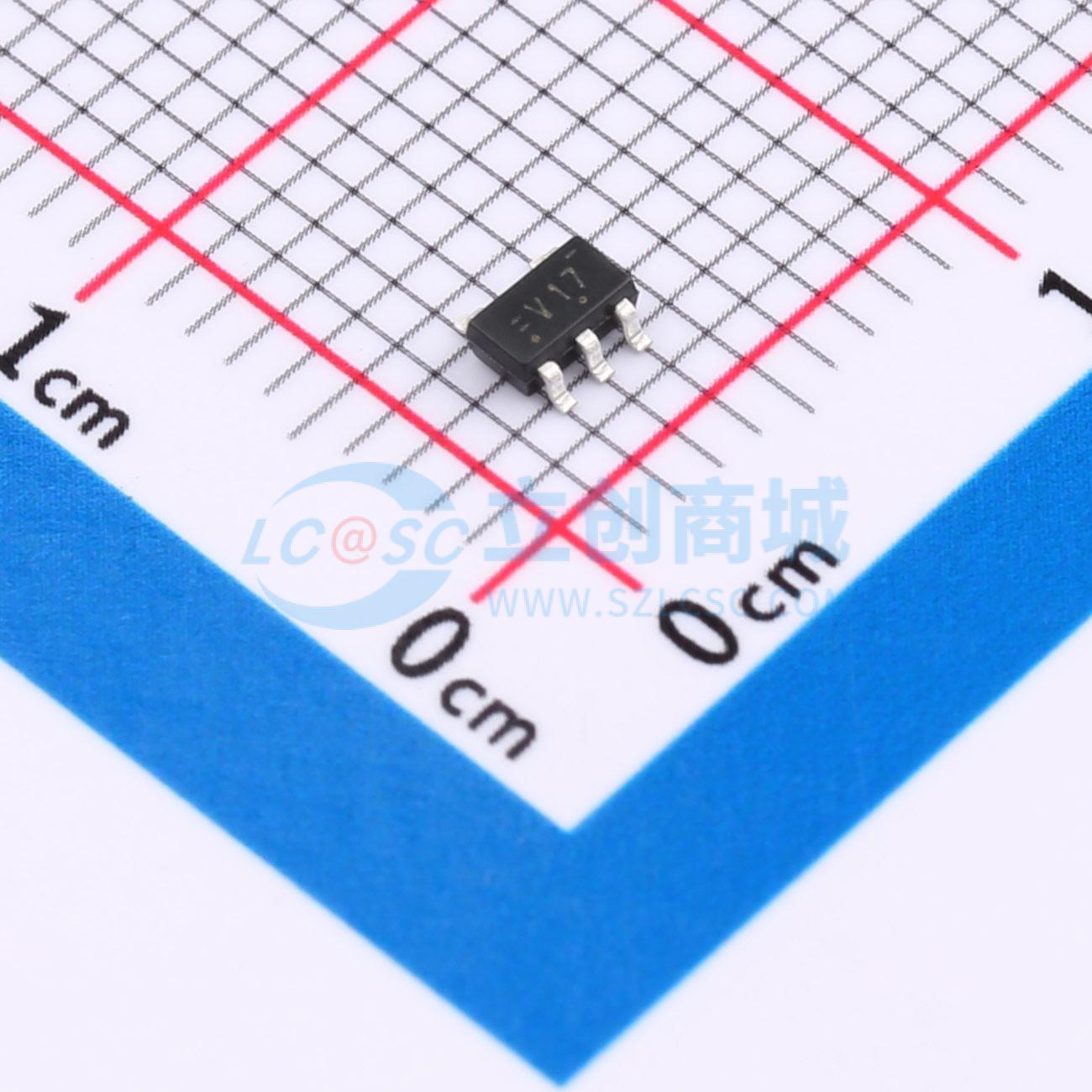

温馨提醒：图片仅供参考，商品以实物为准

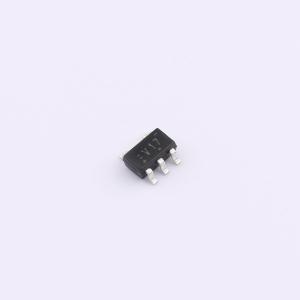

74LVC1G17GV
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G17 是一款单施密特触发器缓冲器，其功能为 Y = A。由于输入端采用了施密特触发电路，该器件对于正向（Vₜ₊）和负向（Vₜ₋）信号具有不同的输入阈值电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G17GV
- 商品编号
- C19829593
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 8.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G17是一款单施密特触发缓冲器，其功能为Y = A。由于输入端的施密特触发作用，该器件对上升信号（V_T+）和下降信号（V_T-）具有不同的输入阈值电平。此器件内置掉电保护电路，可防止器件在掉电时损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低功耗电流：I_CC = 10μA（最大值）
- ±24mA输出驱动能力（VCC=3.0V）
- 掉电保护功能
- ESD保护性能超过JESD 22标准
- 2000-V人体放电模型（A114-A）
- 1000-V充电器件模型（C101）
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
