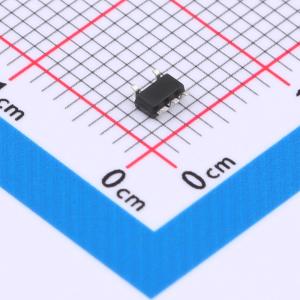

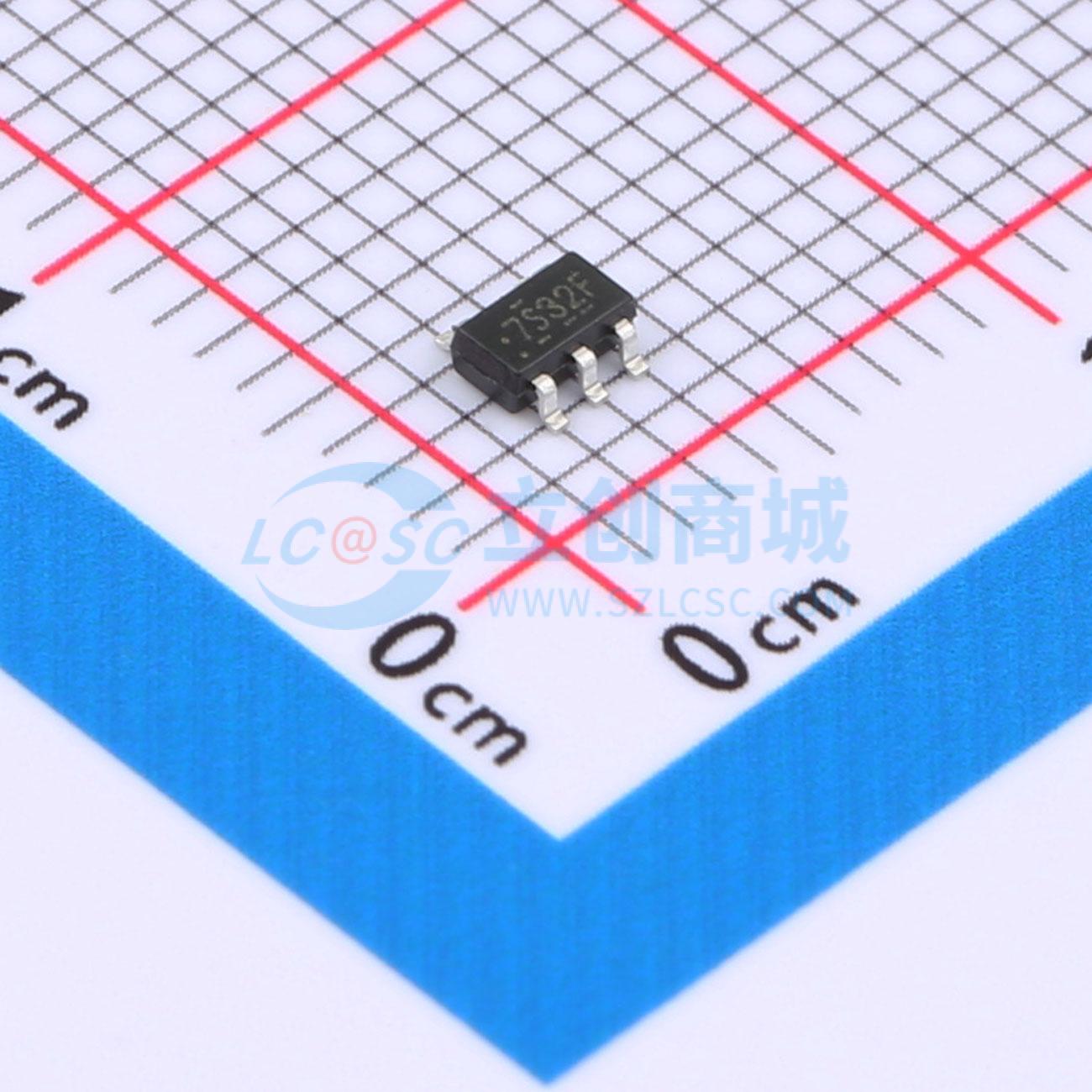

温馨提醒：图片仅供参考，商品以实物为准
NC7S32M5X
二输入或门
- 描述
- 是CMOS 2输入或门IC，通过CMOS特性实现了与LS-TTL相似的高速运行，同时功耗更低。三级逻辑门的内部电路结构可获得更宽的抗噪性和稳定的输出。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7S32M5X
- 商品编号
- C19829497
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 330mV；260mV；100mV | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
应用领域
- 电平转换
- 通用逻辑
- 关机信号隔离
- 广泛的产品系列如：PC、网络设备、笔记本电脑、上网本、PDA
- 平板电脑、电子阅读器
- 计算机外设、硬盘、CD/DVD-ROM
- 电视、DVD播放机、数字录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、摄像机
