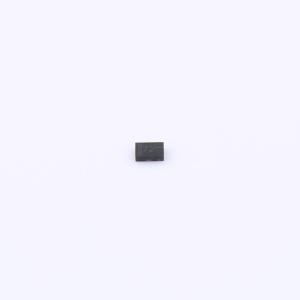

温馨提醒：图片仅供参考，商品以实物为准
ESD56201D12-2
12V截止 峰值浪涌电流：60A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD56201D12-2
- 商品编号
- C19829437
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.016333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@8/20us | |
| 击穿电压 | 15.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 400pF |
商品特性
- 超小封装：1.6 x 1.0 x 0.5 mm
- 保护一条数据或电源线
- 超低泄漏：纳安级
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 4（EFT）80A（5/50ns）
- IEC 61000 - 4 - 5（雷击）60A（8/20μs）
- 符合 RoHS 标准的封装：DFN1610 - 2
- 引脚镀层：镍钯金
- 外壳材料：“绿色”模塑料
- UL 阻燃等级：94V - 0
- 湿度敏感度：符合 J - STD - 020 的 3 级
应用领域
- 手机
- 电池保护
- 电源线保护
- 移动设备的 Vbat 引脚
- 手持便携式应用
