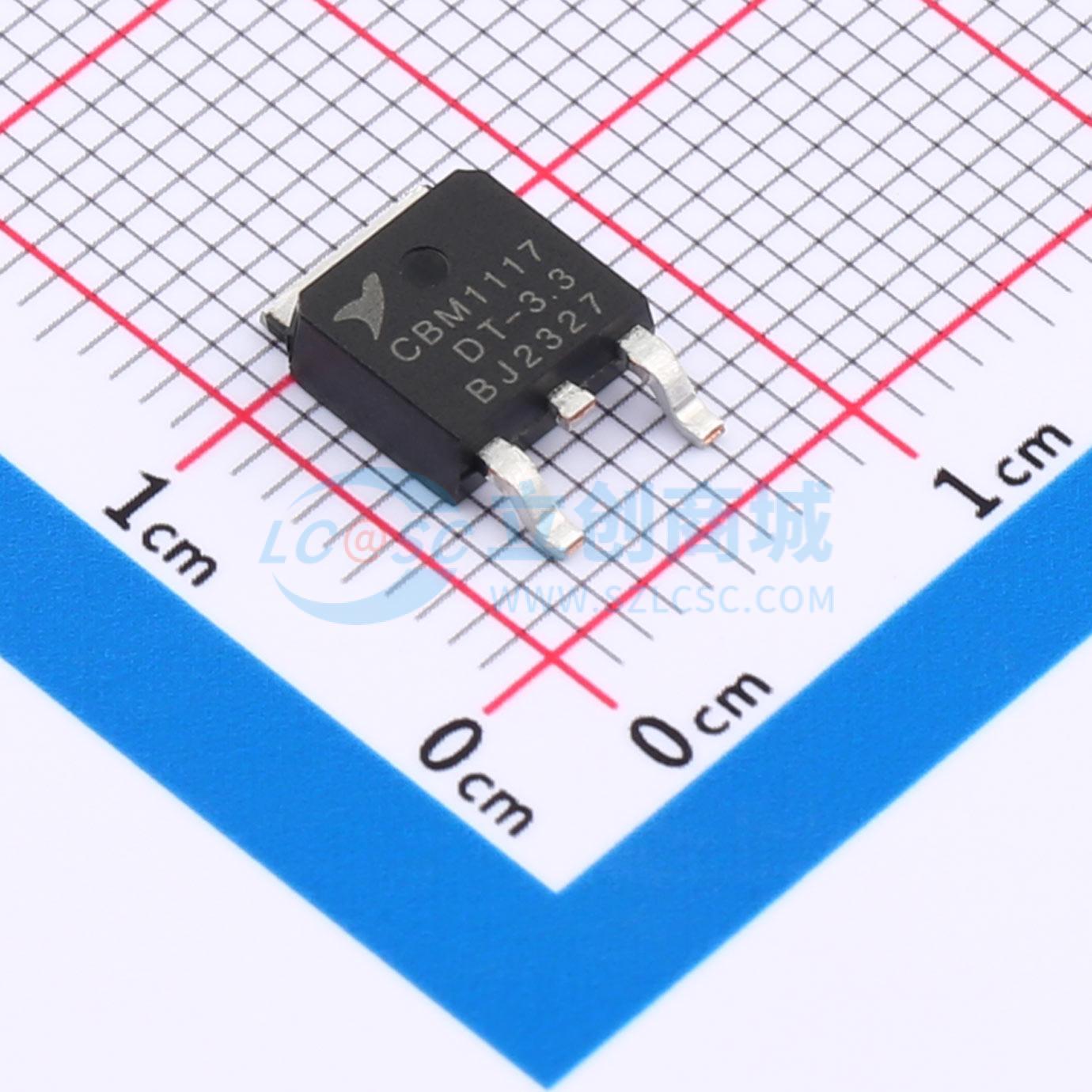

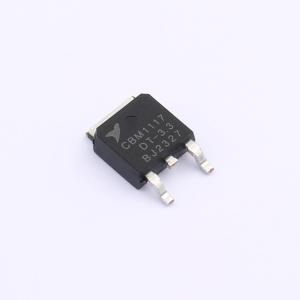

CBM1117DT-3.3
3.3V 1A 12V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可以提供输出电流高达 1A 的低压差稳压器。可以提供 6 种固定电压，分别为 1.2, 1.5, 1.8, 2.5, 3.3 和 5.0V。此外，也可以提供可调电压。在芯片上，基准、输出电压在 ±2% 范围内精密微调，电流限制也被确保调整为规定输出电流和可控短路电流。使用 SOT-223, TO-252 封装。在输出时，最小 10uF 钽电容用来提升瞬间相应能力和稳定性。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM1117DT-3.3
- 商品编号
- C19818841
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.2V@(1000mA) | |
| 静态电流(Iq) | 5.2mA | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
CBM1117是可以提供输出电流高达1A的系列低压差稳压器。它可以提供6种固定电压，分别为1.2、1.5、1.8、2.5、3.3和5.0V，也可提供可调电压。在芯片上，基准、输出电压在±2%范围内精密微调，电流限制也被确保调整为规定输出电流和可控短路电流。CBM1117系列产品使用SOT - 223、TO - 252封装。在输出时，最小10uF钽电容用来提升瞬间响应能力和稳定性。
商品特性
- 压差电压1.2V（典型值）
- 基准、输出电压微调±2%
- 最大输入电压15V
- 可调或固定输出电压，固定电压为：1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 典型值为最大0.2%的线性调整率
- 典型值为最大0.4%的负载调节率
- 电流限制和过热保护
- 标准3引脚电源组
- 工作温度范围：-40至+125°C
应用领域
后置调节开关直流变换器、高效线性稳定器、电池充电器、PC附加卡、主板时钟驱动
