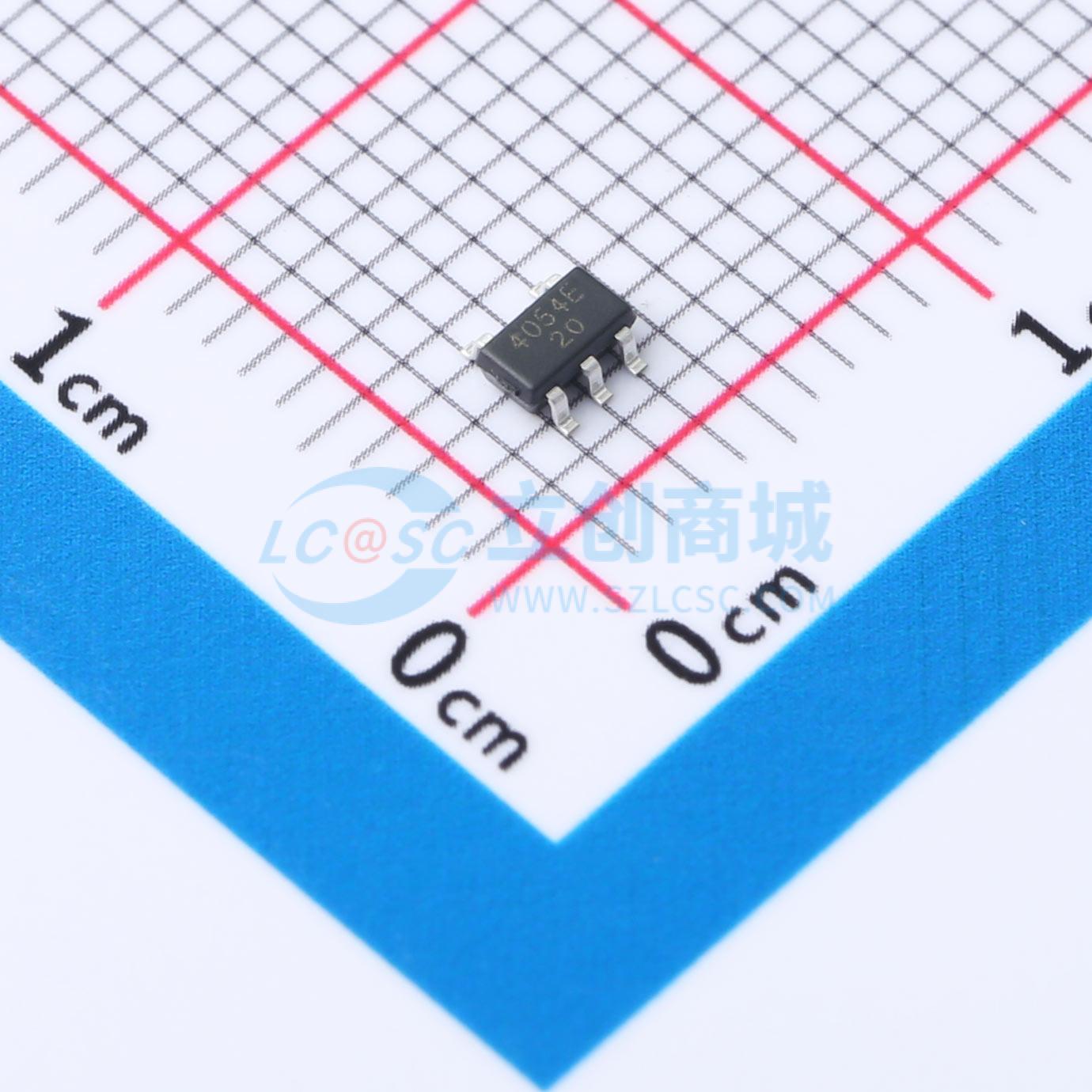

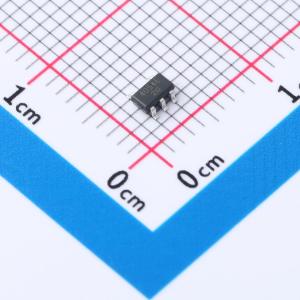

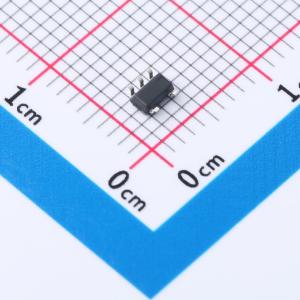

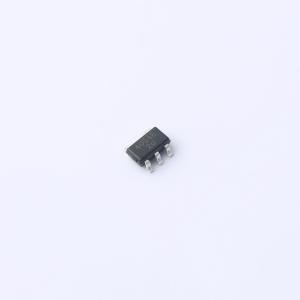

温馨提醒：图片仅供参考，商品以实物为准

PJ4054E20SE

线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PJ4054E 是一款低成本、单节、恒流/恒压锂离子电池充电器。只需搭配少量外部元件，PJ4054E 就能成为一款体积小巧的单节锂离子电池独立充电器。充电电流可通过单个外部电阻进行设置，由于采用内部 MOSFET 架构，无需使用阻塞二极管
品牌名称: PJSEMI(平晶微)
商品型号: PJ4054E20SE
商品编号: C19708114
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.1054克(g)

商品参数

商品概述

PJ4054E是一款低成本的单节恒流/恒压锂离子电池充电器。只需少量外部元件，PJ4054E就能成为一款非常小巧的单节锂离子电池独立充电器。充电电流通过单个外部电阻设置，由于采用内部MOSFET架构，无需阻塞二极管。PJ4054E的最终浮充电压精度可达±0.6%。当达到最终浮充电压后，充电电流降至编程值的1/10时，PJ4054E会自动终止充电周期；移除输入电源时，它会自动进入睡眠模式。输出具备电流和热保护功能，可防止在安全范围外工作。此外，还具备欠压锁定（UVLO）、热保护、过压保护（OVP）和反接保护功能。

商品特性

带热调节功能的独立锂离子充电器
可编程充电电流高达800mA
无需检测电阻或阻塞二极管
预设充电电压精度为±0.6%
适用于USB供电充电
6.2V输入过压保护
C/10充电终止
绝对最大输入电压为12V
低电量电池充电调节
自动再充电
关机时电池漏电流极小
电池反接保护
过流/过温自保护
采用SOT - 23 - 5封装

应用领域

手机
充电座和托架
手持电脑
低成本、小尺寸充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.2V
	最大充电电流	800mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	2.9V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	150uA
