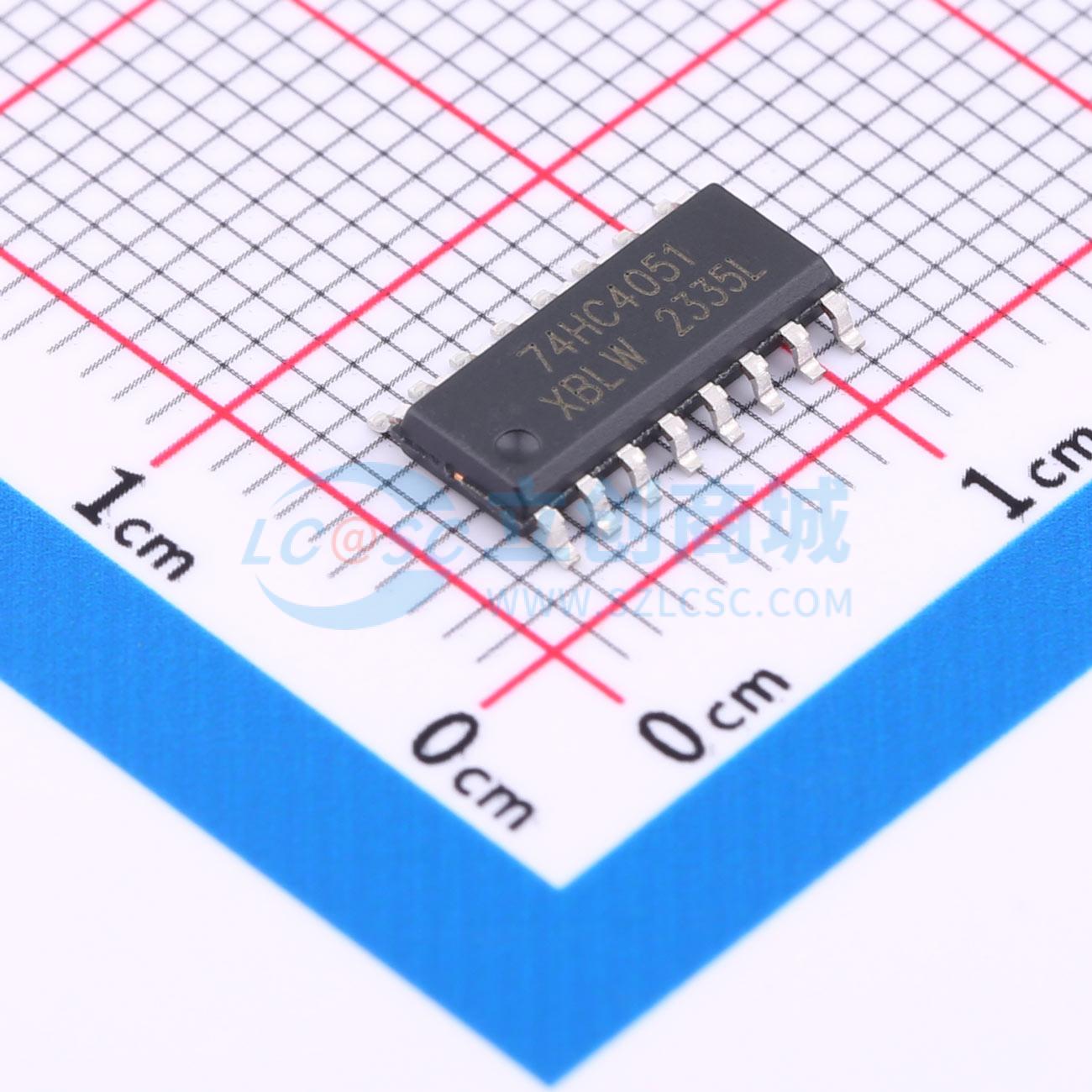

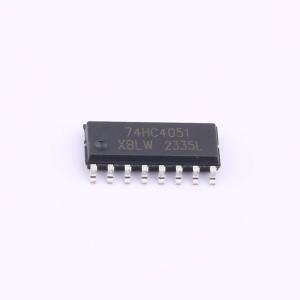

温馨提醒：图片仅供参考，商品以实物为准
SN74HC4051DTR(XBLW)
逻辑电路，八选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑电路 八选一模拟开关 8-channel Analog Multiplexer/Demultiplexer
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74HC4051DTR(XBLW)
- 商品编号
- C19708115
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 270Ω@4.5V | |
| 工作电压 | 2V~6V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 104ns | |
| 关闭时间(toff) | 87ns | |
| 带宽 | 180MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | - |
商品概述
SN74HC4051是一款单刀八掷模拟开关，适用于模拟或数字8:1多路复用器/解复用器应用。该开关具有三个数字选择输入、八个独立输入/输出、一个公共输入/输出以及一个数字使能输入。当使能输入为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽模拟输入电压范围，从-5V至5V
- 低导通电阻：在VCC - VEE = 4.5V时典型值为80Ω；在VCC - VEE = 6.0V时典型值为70Ω；在VCC - VEE = 9.0V时典型值为60Ω
- 逻辑电平转换：使5V逻辑能够与±5V模拟信号通信
- 内置典型的“先断后通”功能
- 工作温度范围指定为-40℃至+125℃
- 封装信息：DIP-16、SOP-16、TSSOP-16
应用领域
- 模拟多路复用与解复用
- 数字多路复用与解复用
- 信号选通
