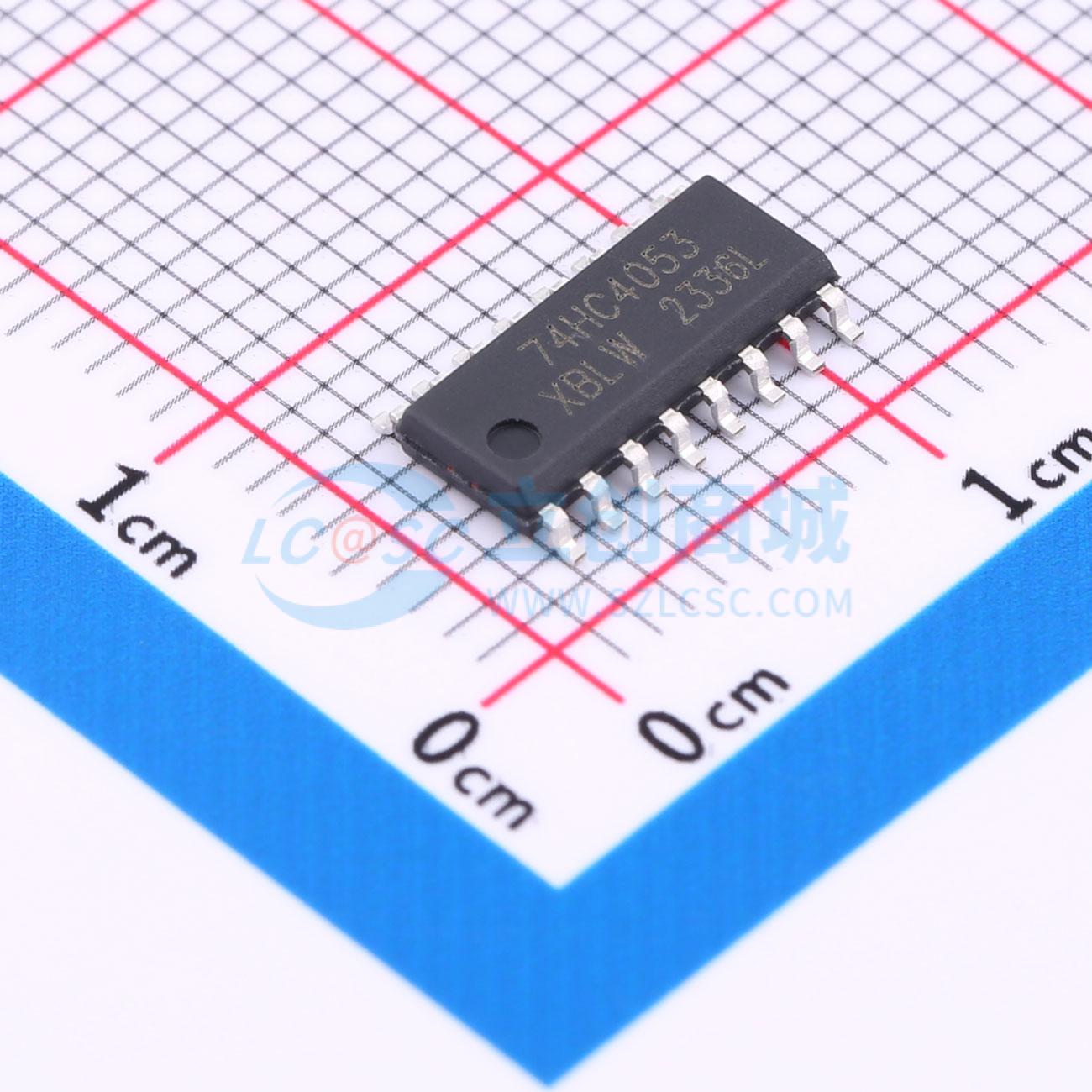

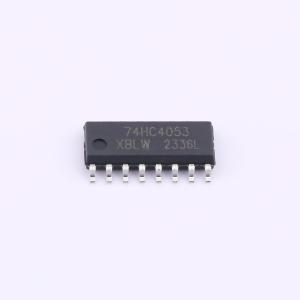

温馨提醒：图片仅供参考，商品以实物为准
SN74HC4053DTR(XBLW)
逻辑电路，3 路二选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑电路 3路二选一模拟开关 Triple 2-channel Analog Multiplexer/Demultiplexer
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74HC4053DTR(XBLW)
- 商品编号
- C19708117
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 70Ω | |
| 工作电压 | 2V~6V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 37ns | |
| 关闭时间(toff) | 36ns | |
| 带宽 | 170MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
SN74HC4053是一款三路单刀双掷模拟开关，适用于模拟或数字2:1多路复用器/解复用器应用。每个开关包含一个数字选择输入、两个独立输入/输出和一个公共输入/输出。所有开关共用一个数字使能输入；当使能输入为高电平时，开关关闭。输入端包含钳位二极管，允许使用限流电阻将输入接口至超过VCC的电压。
商品特性
- 宽模拟输入电压范围：-4.5V 至 +4.5V
- 低导通电阻：典型值80 Ω (VCC – VEE = 4.5 V时)；典型值70 Ω (VCC – VEE = 6.0 V时)；典型值60 Ω (VCC – VEE = 9.0 V时)
- 内置典型“先断后通”功能
- 工作温度范围：-40°C 至 +125°C
- 封装信息：DIP-16、SOP-16、TSSOP-16
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
