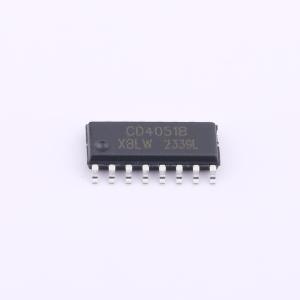

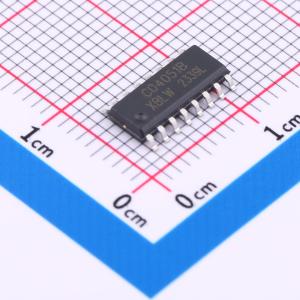

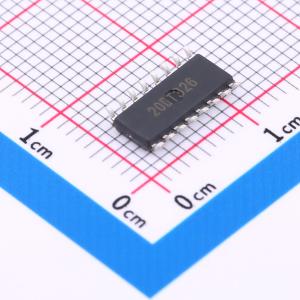

CD4051BDTR(XBLW)
逻辑电路,八选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑电路 八选一模拟开关 8-channel Analog Multiplexer/Demultiplexer
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4051BDTR(XBLW)
- 商品编号
- C19708118
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 350Ω | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4051是一款8通道模拟多路复用器/解复用器,具有三个地址输入(S1至S3)、一个低电平有效使能输入(E)、八个独立输入/输出(Y0至Y7)以及一个公共输入/输出(Z)。该器件包含八个双向模拟开关,每个开关的一端连接至一个独立输入/输出(Y0至Y7),另一端连接至公共输入/输出(Z)。当E为低电平时,通过S1至S3选择八个开关中的一个(低阻抗导通状态)。当E为高电平时,所有开关均处于高阻抗关断状态,与S1至S3的状态无关。若需要先断后通,则必须使用使能输入。VDD和VSS是数字控制输入(S1至S3以及E)的电源电压连接端。VDD至VSS的电压范围为3V至9V。模拟输入/输出(Y0至Y7以及Z)的电压可在VDD作为正极限和VEE作为负极限之间摆动。VDD - VEE不得超过9V。未使用的输入端必须连接到VDD、VSS或另一个输入端。当用作数字多路复用器/解复用器时,VEE连接到VSS(通常为地)。VEE和VSS是开关的电源电压连接端。
商品特性
- 宽电源电压范围:3V至9V
- 完全静态操作
- 提供5V和9V参数额定值
- 标准化的对称输出特性
- 工作温度范围:-40°C至+125°C
- 封装信息:DIP16、SOP16、TSSOP16
应用领域
- 模拟与数字复用和解复用
- 模数转换和数模转换
- 信号选通
- 工厂自动化
- 电视机
- 电器
- 消费类音频设备
- 可编程逻辑电路
- 传感器
