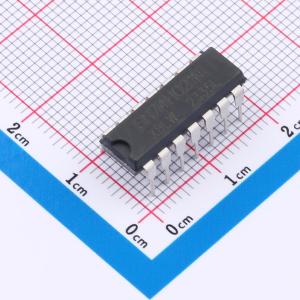

温馨提醒：图片仅供参考，商品以实物为准
SN74HC21N(XBLW)
四输入与器件，输入带钳位二极管可接高于 VCC 电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC21 提供四输入与功能。输入包含钳位二极管，这使得可使用限流电阻将输入连接到高于 VCC 的电压。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74HC21N(XBLW)
- 商品编号
- C19708128
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 2.1V | |
| 输出高电平(VOH) | 4.5V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | - | |
| 传播延迟(tpd) | 10ns | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | 过压容忍输入 |
