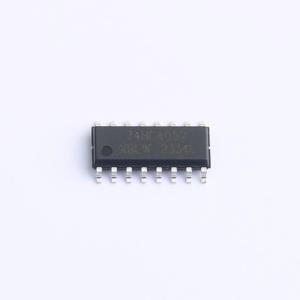

温馨提醒：图片仅供参考，商品以实物为准

SN74HC4052DTR(XBLW)

逻辑电路，2 路四选一模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 逻辑电路 2路四选一模拟开关 Dual 4-channel Analog Multiplexer/Demultiplexer
品牌名称: XBLW(芯伯乐)
商品型号: SN74HC4052DTR(XBLW)
商品编号: C19708116
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.27988克(g)

商品参数

商品概述

SN74HC4052是一款双单刀四掷模拟开关，适用于模拟或数字4选1多路复用器/解复用器应用。每个开关具有四个独立的输入/输出端和一个公共输入/输出端。一个数字使能输入端和两个数字选择输入端为两个开关所共用。当使能输入端为高电平时，开关关闭。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

宽的模拟输入电压范围，从-4.5V至+4.5V
低导通电阻：典型值为80Ω（VCC - VEE = 4.5V时）、70Ω（VCC - VEE = 6.0V时）、60Ω（VCC - VEE = 9.0V时）
内置典型的“先断后通”功能
工作温度范围指定为-40℃ ~ +125℃
封装信息：DIP-16、SOP-16、TSSOP-16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号门控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	导通电阻(Ron)	270Ω@4.5V
	工作电压	2V~6V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	98ns
	关闭时间(toff)	75ns
	带宽	180MHz
	工作温度	-55℃~+125℃
	传播延迟(tpd)	15ns
	功能特性	双向模拟通道
