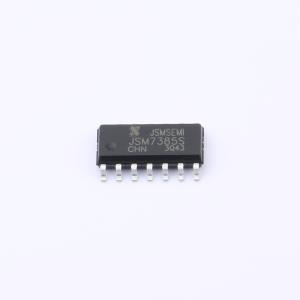

FAN7385MX-JSM
700V双通道高侧栅极驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 750V，双通道高侧驱动器电机驱动
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- FAN7385MX-JSM
- 商品编号
- C19673773
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 240uA |
商品概述
FAN7385是一款高压、高速功率MOSFET和IGBT驱动芯片。集成了两路独立的高侧驱动电路，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。采用SOP - 14封装，可以在 -40°C至125°C温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为 +700V
- 兼容3.3V, 5V和15V输入逻辑
- dVs/dt耐受能力可达 ±50V/ns
- Vs负偏压能力达 -9V
- 集成VDD欠压锁定电路
- 欠压锁定正向阈值8.9V
- 欠压锁定负向阈值8.2V
- 芯片传输延时特性
- 开通/关断传输延时Ton/Toff = 130ns/130ns
- 宽温度范围 -40°C~125°C
- 输出级拉电流/灌电流能力350mA/650mA
- 符合RoSH标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 逆变器驱动
