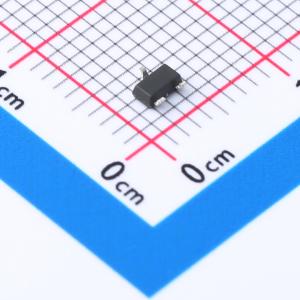

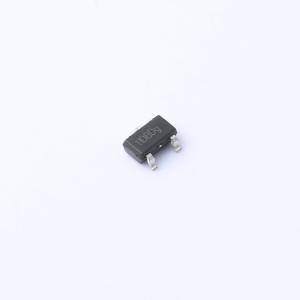

温馨提醒：图片仅供参考，商品以实物为准
KTM1311TD-ST3
高性能、低功耗、S极磁场检测TMR开关传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMR开关传感器 高性能、低功耗、S 极磁场检测 TMR 开关传感器，1.8V~5.5V，9Gauss，连续工作，1.9uA，SOT-23封装
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTM1311TD-ST3
- 商品编号
- C19631604
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.9uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
KTM1311是一款集成了隧道磁阻（TMR）技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。KTM1311具有宽工作电压范围和宽工作温度范围。该系列芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
KTM1311是一款S极型磁场检测开关,可以以极低的电流消耗，提供S极磁响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点（BOPS）时，开关输出低电平；当磁场强度小于释放点（BRPS）时，开关输出高电平。该芯片可以在1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S封装。
商品特性
- 超低功耗50Hz版本：160nA@3.0V
- 连续工作版本：1.9uA@3.0V
- 宽工作电压范围：1.8V~5.5V
- 磁场阈值可选（Bop）：BOPS=45Gs BRPS=36Gs；BOPS=30Gs BRPS=21Gs；BOPS=18Gs BRPS=12Gs；BOPS=9Gs BRPS=6Gs
- S极磁场检测
- CMOS推挽输出
- 封装：SOT-23-3L（MSL1），TO-92S
- 工作温度范围：-40℃~125℃
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
- 水表、气表、流量计
- 非接触式检测
- 电子锁、阀门位置检测
- 线性及旋转位置检测
