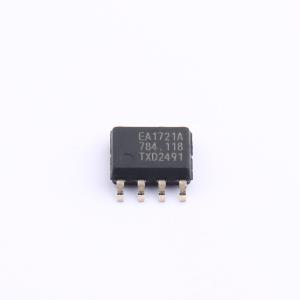

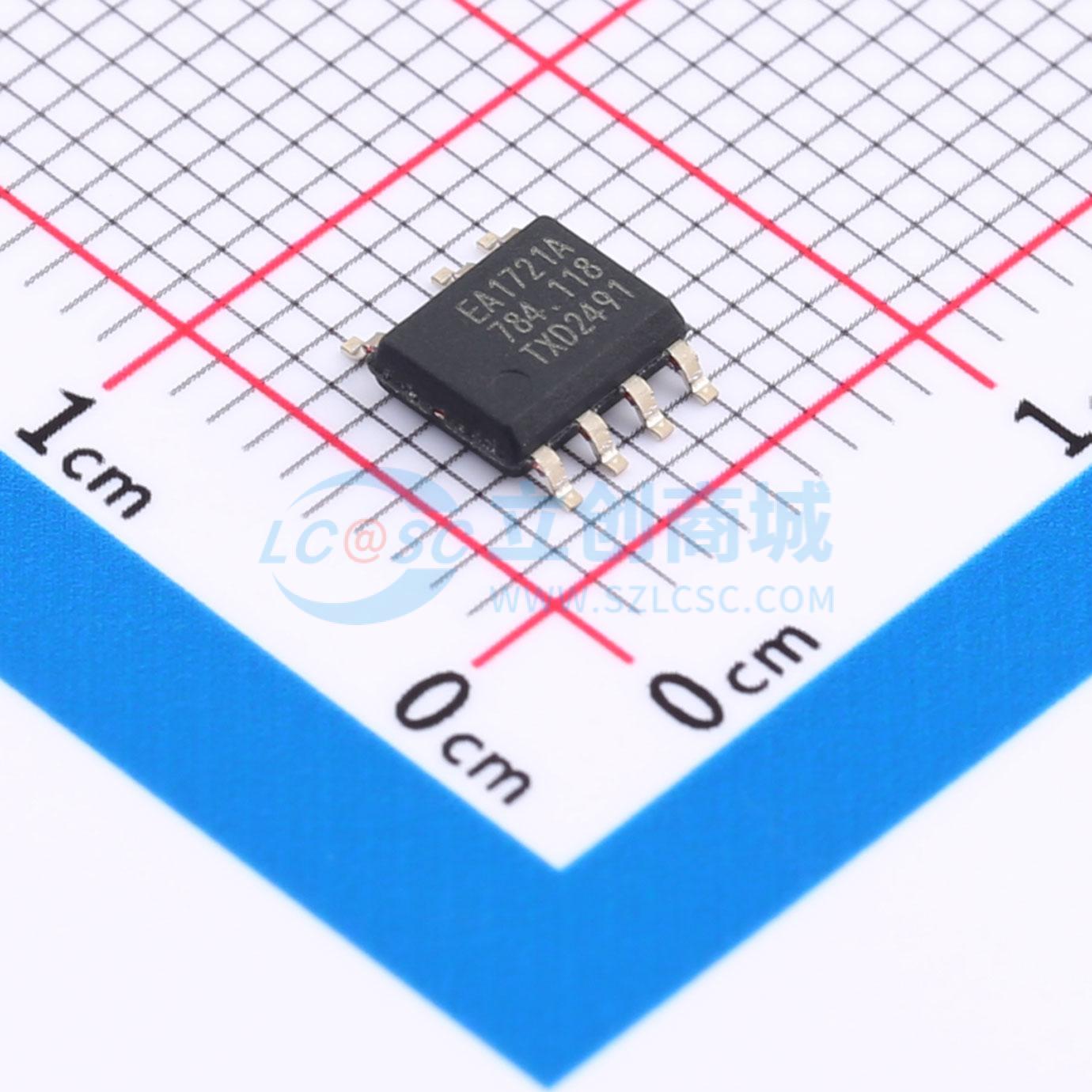

TEA1721AT/N1,118
适用于5W应用、集成MOSFET的高压启动反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TEA1721是一款小型低成本的开关模式电源（SMPS）控制器IC，适用于低功率应用（最高5 W），可直接由经整流的通用市电输入供电。该器件包含一个高压功率开关（700 V），并针对反激式转换器拓扑进行了优化，可在整个负载范围内实现高效率，且在空载条件下功耗超低。它提供了一个可直接从经整流的市电电压启动的电路，无需任何外部泄放电路
- 品牌名称
- NXP(恩智浦)
- 商品型号
- TEA1721AT/N1,118
- 商品编号
- C190197
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.24492克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 15V~19V | |
| 开关频率 | 22.5kHz~50.5kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 原边反馈 |
