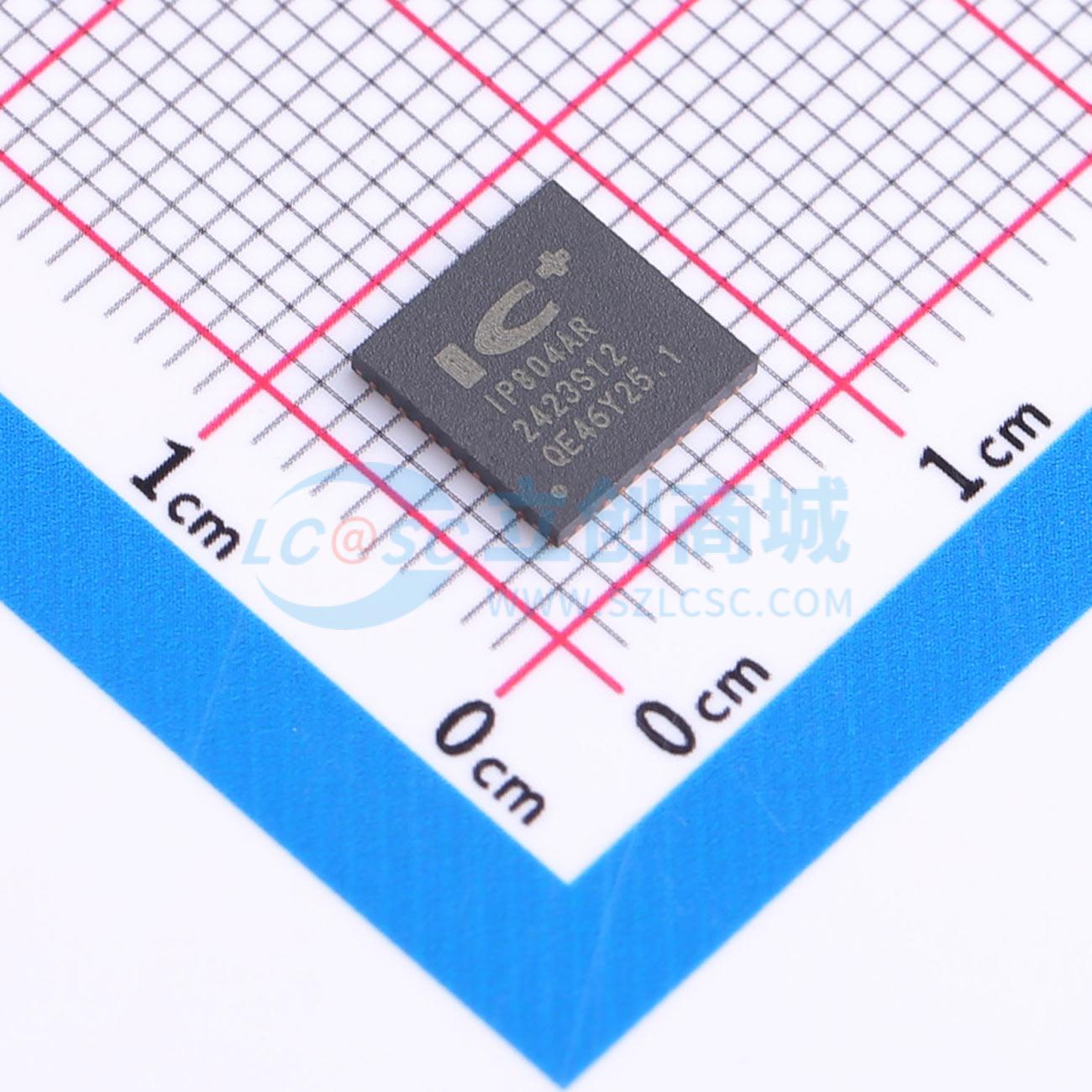

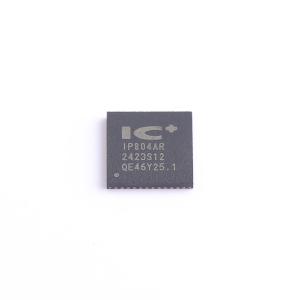

温馨提醒：图片仅供参考，商品以实物为准
IP804AR
用于以太网供电（PoE）系统的四端口供电设备（PSE）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IP804AR是一款用于以太网供电（PoE）系统的4端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中跨和端点PSE应用。IP804AR符合所有IEEE 802.3af - 2003标准要求，如多点电阻检测、受电设备（PD）分类、直流断开以及中跨回退功能
- 品牌名称
- IC Plus(九阳电子)
- 商品型号
- IP804AR
- 商品编号
- C19626921
- 商品封装
- QFN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.301415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | I²C | |
| 工作电压 | 44V~57V | |
| 工作温度 | -40℃~+85℃ |
商品概述
IP804AR是一款用于以太网供电 (PoE) 系统的 4 端口 PSE（供电设备）控制器 IC。它将电源、模拟和逻辑电路集成到单个芯片中，可用于中跨和端点 PSE 应用。IP804AR 满足所有 IEEE 802.3af-2003 要求，例如多点电阻检测、PD 分类、DC 断开和中跨回退。它还满足所有 IEEE 802.3at-2009 要求，例如双事件分类和每个端口提供最大 36W 供电。IP804AR 包含内部温度监控和热保护，以防止结温过热。内置 3.3V 稳压器可支持外部设备。多个 IP804AR 可以集成以构建 4 x N 端口 PSE 系统，并且 I2C 总线用于从每个 IP804AR 收集 PD 功率状态，以支持全局电源管理。管理交换机主机可以选择通过 I2C 总线与 IP804AR 通信，以进行 PSE 管理活动。可以实施光耦器以在主机和 IP804AR 之间提供电气隔离，以进行信号通信。
应用领域
- 4端口PSE交换机
- 8端口PSE交换机
