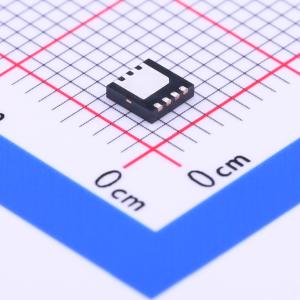

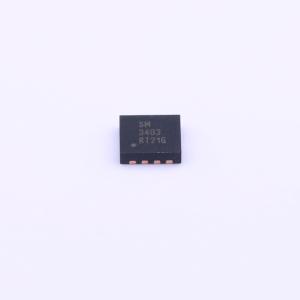

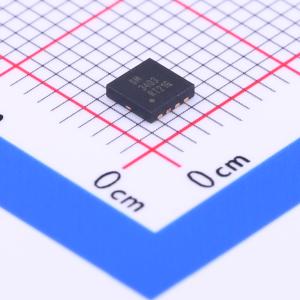

温馨提醒：图片仅供参考，商品以实物为准
SM3403PSQGC-TRG
1个P沟道 耐压:20V 电流:95A
- 品牌名称
- Sinopower(大中)
- 商品型号
- SM3403PSQGC-TRG
- 商品编号
- C207604
- 商品封装
- PDFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 10mΩ@1.8V | |
| 耗散功率(Pd) | 4.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV@250uA | |
| 栅极电荷量(Qg) | 54nC@4.5V | |
| 输入电容(Ciss) | 5.36nF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 1.03nF |
商品特性
- -20V/-95A
- 当VGS = -10V时，RDS(ON) = 3.6mΩ（最大值）
- 当VGS = -4.5V时，RDS(ON) = 4.6mΩ（最大值）
- 当VGS = -2.5V时，RDS(ON) = 7mΩ（最大值）
- 当VGS = -1.8V时，RDS(ON) = 10mΩ（最大值）
- 人体模型（HBM）静电放电（ESD）保护等级典型值为2.3KV
- 100%进行非钳位感应开关（UIS）+栅极电阻（Rg）测试
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 笔记本电脑、便携式设备和电池供电系统的电源管理。
