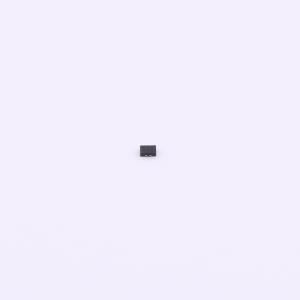

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP2511T.TCT
TVS 2.5V截止 5A峰值脉冲
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP2511T.TCT
- 商品编号
- C1975561
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.1V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6pF |
商品概述
A Clamp®系列瞬态电压抑制器（TVS）旨在取代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压且无器件性能退化问题。其设计用于保护敏感半导体元件，防止因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而受损或出现故障。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（tp = 5/50 ns），电缆放电事件（CDE）
- 超小型封装（1.0x0.6x0.4mm）
- 保护一条数据线
- 低反向电流：典型值10nA（VR = 2.5V）
- 工作电压：2.5V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- 手机及配件
- 便携式仪器
- 键盘、侧键、液晶显示屏
- 笔记本电脑和台式电脑
- MP3播放器
