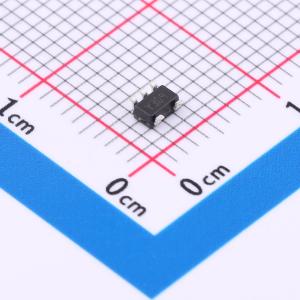

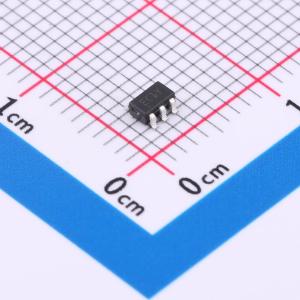

温馨提醒：图片仅供参考，商品以实物为准
ESDA14V2SC5Y
单向TVS 12V截止 峰值浪涌电流：14A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的汽车用四线TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA14V2SC5Y
- 商品编号
- C1974378
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.8V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品概述
ESDAxxSCxY 器件是单片电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。 对于正瞬变，它们将电压钳位在逻辑电平电源略上方；对于负瞬变，将电压钳位至低于地电位一个二极管压降。
商品特性
- 4 个单向 Transil 功能，400 W 峰值脉冲功率（8/20 μs）
- 高电气过应力（EOS）和 ESD 保护等级
- 适用于高密度电路板
- 通过 AEC-Q101 认证
- 符合 ISO 10605 标准：C = 150 pF，R = 330 Ω，30 kV（空气放电）、30 kV（接触放电）
- 符合 ISO 10605 标准：C = 330 pF，R = 330 Ω，30 kV（空气放电）、30 kV（接触放电）
- 符合 ISO 7637-2 标准：脉冲 1：VS = -100 V，脉冲 2a：VS = +50 V，脉冲 3a：VS = -150 V，脉冲 3b：VS = +100 V
应用领域
- 信息娱乐
- 信号通信
- 连接性
- 舒适与便利
