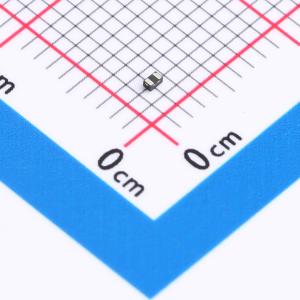

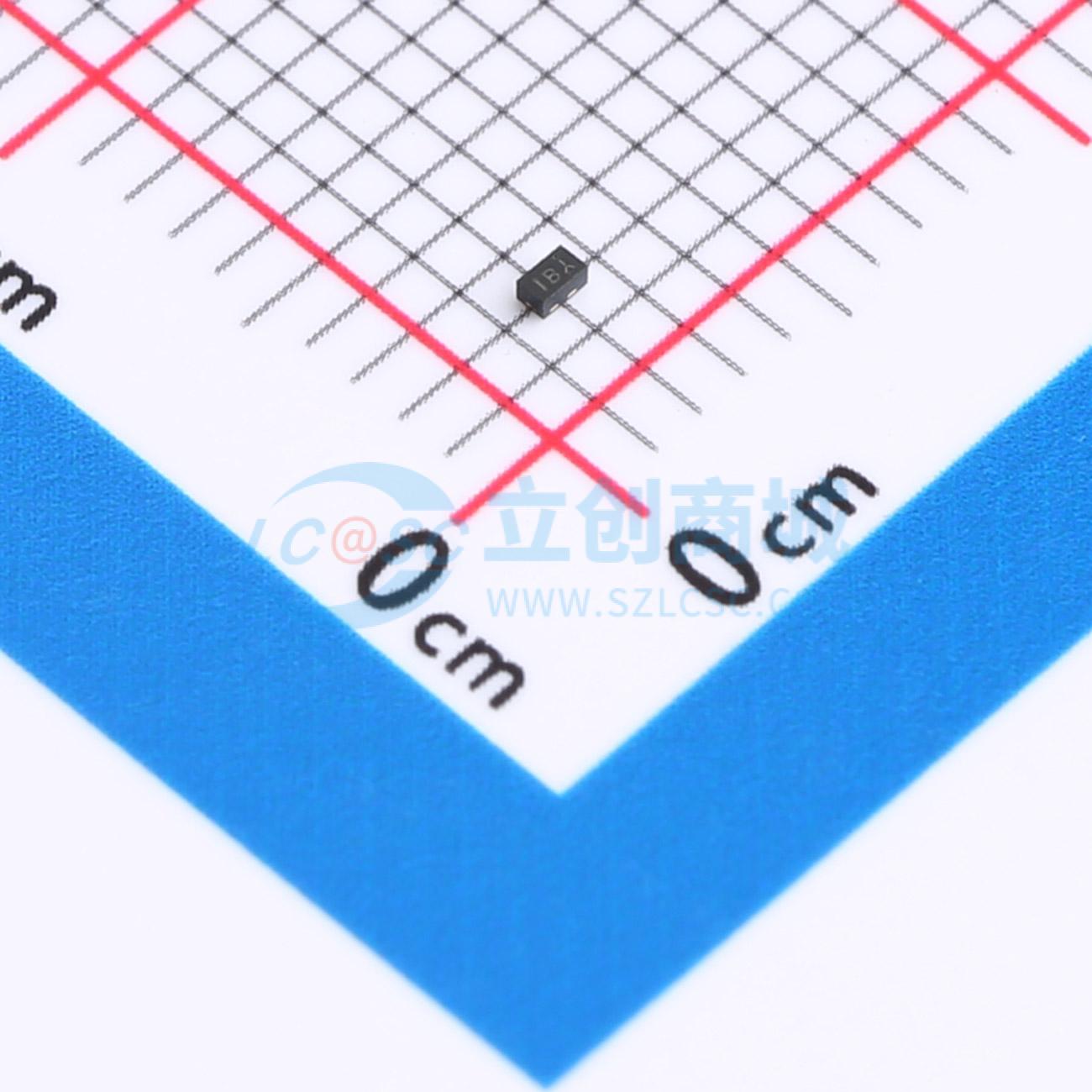

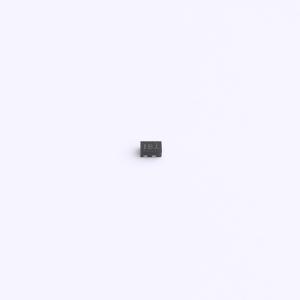

AOZ8131DI-05L
超低电容单线双向瞬变电压抑制二极管 双向TVS 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ8131是一款超低电容的单线路双向瞬态电压抑制二极管，旨在保护高速数据线和电压敏感型电子设备免受高瞬态状况和静电放电（ESD）的影响。该器件在超小型DFN 1006封装中集成了一个TVS二极管。它可用于满足IEC 61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。AOZ8131采用符合RoHS标准的DFN 1006封装，额定环境温度范围为 - 40℃至 + 85℃。1.0×0.6×0.5mm的超小型DFN封装使其非常适合印刷电路板（PCB）空间有限的应用。其小巧的尺寸和高ESD保护能力使其成为保护电压敏感型电子设备免受高瞬态状况和ESD影响的理想选择。
- 品牌名称
- AOS
- 商品型号
- AOZ8131DI-05L
- 商品编号
- C1973792
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 1.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.25pF |
商品概述
AOZ8131是一款超低电容的单线路双向瞬态电压抑制二极管，旨在保护高速数据线和电压敏感型电子设备免受高瞬态条件和静电放电（ESD）的影响。 该器件在超小型DFN 1006封装中集成了一个TVS二极管。它可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 AOZ8131采用符合RoHS标准的DFN 1006封装，额定环境温度范围为 - 40°C至 + 85°C。 1.0 × 0.6 × 0.5mm的超小型DFN封装使其非常适合印刷电路板（PCB）空间有限的应用。其小尺寸和高ESD保护能力使其成为保护电压敏感型电子设备免受高瞬态条件和ESD影响的理想选择。
商品特性
- 为高速数据线提供ESD保护
- 防护能力超过以下标准：
- IEC 61000 - 4 - 2（ESD）：±24kV（空气放电）、±24kV（接触放电）
- IEC 61000 - 4 - 4（EFT）：±40A（5/50nS）
- IEC 61000 - 4 - 5（雷击）：±4A
- 人体模型（HBM）：±30kV
- 小封装节省电路板空间
- 超低电容：1.25pF
- 低钳位电压
- 低工作电压：5.0V
- 无铅器件
应用领域
-便携式手持设备-键盘、数据线、按钮-笔记本电脑-数码相机-便携式GPS-MP3播放器
