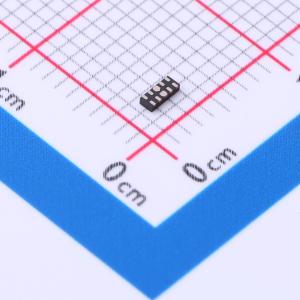

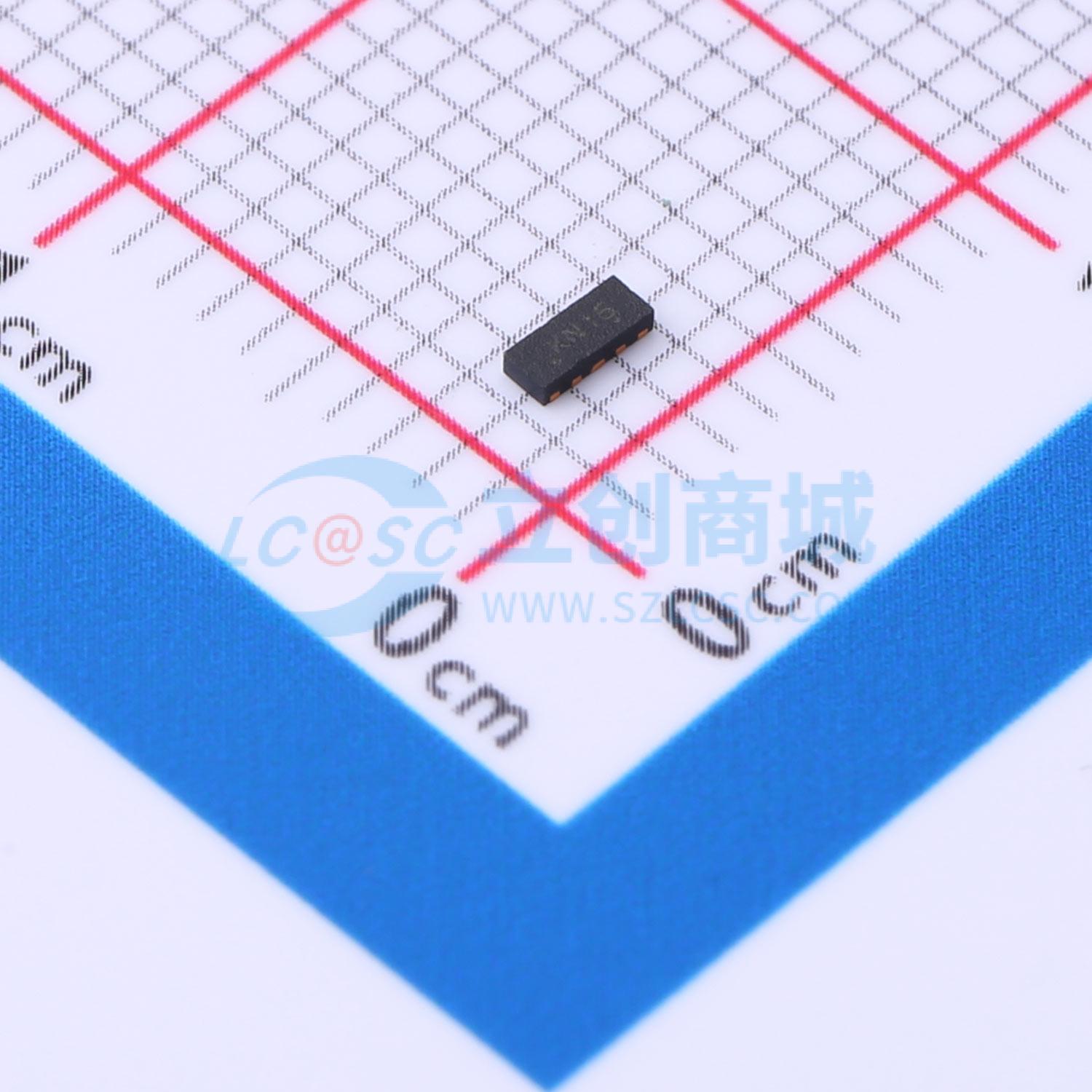

AOZ8809DI-05
TVS 5V截止 峰值浪涌电流：12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOz8809是一款瞬态电压抑制器阵列，旨在保护高速数据线，如HDMI 1.4/2.0、USB 3.0/3.1、MDDI、SATA和千兆以太网，免受破坏性静电放电（ESD）事件的影响。该器件在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个瞬态电压抑制器（TVS）。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。AOz8809的典型线间电容为0.25 pF，在高达6 GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合用于HDMI 1.4/2.0或USB 3.0/3.1应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。AOz8809采用符合RoHS标准且无卤素的2.5 mm×1.0 mm×0.55 mm DFN - 10封装，结温范围为 - 40 ℃至 + 85 ℃。
- 品牌名称
- AOS
- 商品型号
- AOZ8809DI-05
- 商品编号
- C1973888
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
AOz8809是一款瞬态电压抑制器阵列，旨在保护高速数据线，如HDMI 1.4/2.0、USB 3.0/3.1、MDDI、SATA和千兆以太网，免受破坏性静电放电（ESD）事件的影响。 该器件在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个瞬态电压抑制器（TVS）。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。 AOz8809的典型线间电容为0.25 pF，在高达6 GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合用于HDMI 1.4/2.0或USB 3.0/3.1应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。 AOz8809采用符合RoHS标准且无卤素的2.5 mm×1.0 mm×0.55 mm DFN - 10封装，结温范围为 - 40 ℃至 + 85 ℃。
商品特性
- 高速数据线的ESD保护：
- IEC 61000 - 4 - 2，4级（ESD）抗扰度测试 - 空气放电：±15 kV，接触放电：±15 kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）40 A（5/50 nS）
- IEC 61000 - 4 - 5（雷击）4 A（8/20 μS）
- 人体模型（HBM）±24 kV
- 带有内部TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条I/O线
- I/O线间电容低：0.25 pF
- 钳位电压低
- 工作电压低：3.3V、5.0 V
应用领域
- HDMI 1.4/2.0、USB 3.0/3.1、MDDI、SATA端口
- 显示器和平板显示器
- 机顶盒
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
