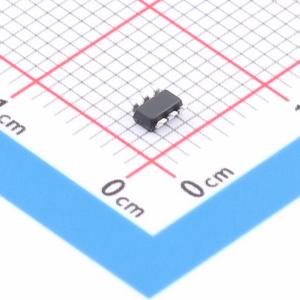

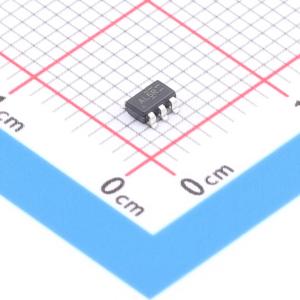

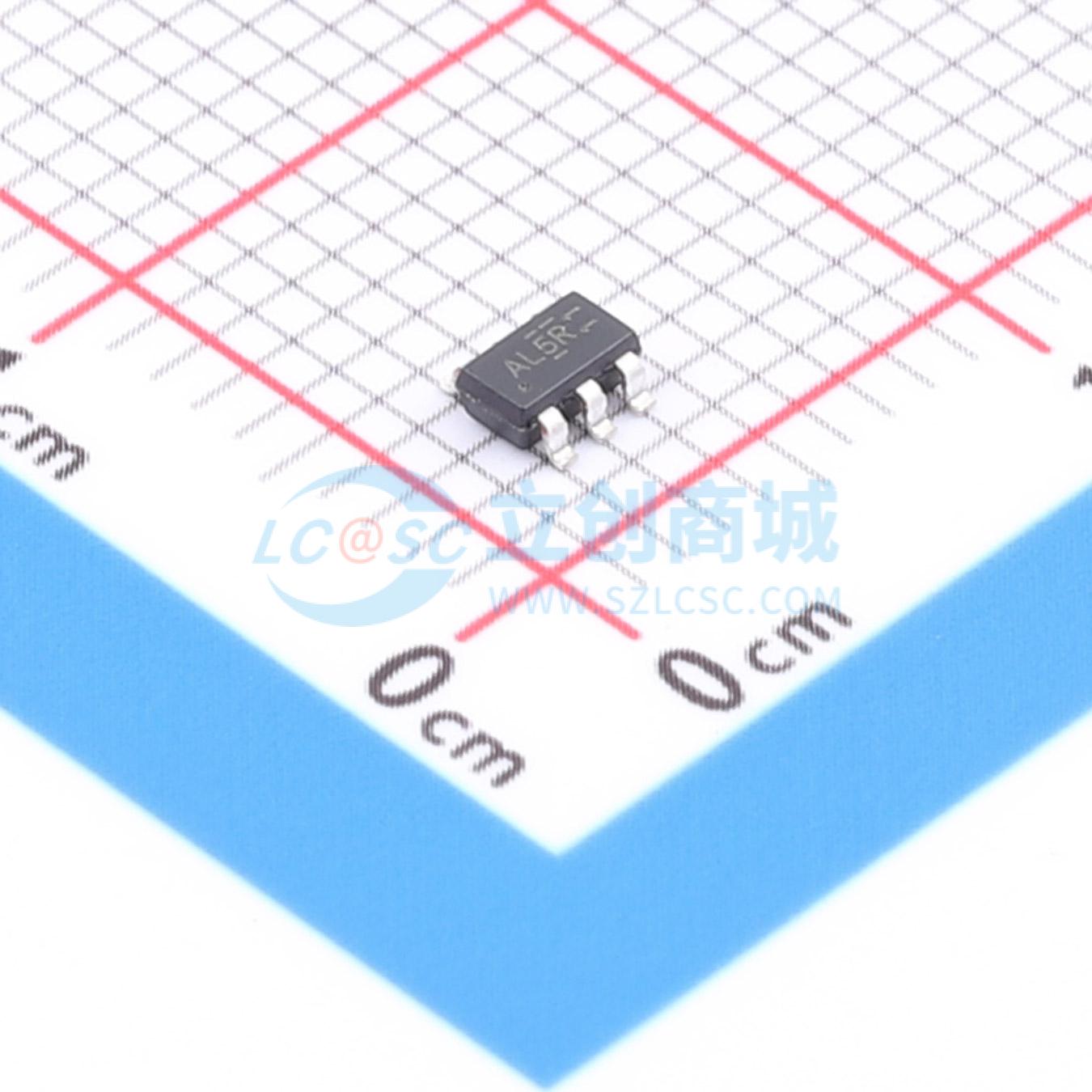

AOZ8300CI-05

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款瞬态电压抑制器阵列，旨在保护高速数据线免受静电放电 (ESD) 和雷击的影响。该器件在单个封装中集成了八个浪涌额定、低电容转向二极管和一个 TVS。在瞬态条件下，转向二极管将瞬态引导至电源线的正端或接地。可用于满足 IEC 61000-4-2 4 级的 ESD 抗扰度要求。TVS 二极管可有效抑制 ESD 电压：±15 kV（空气放电）和 ±8 kV（接触放电）。采用无卤且符合 RoHS 标准的 SOT-23 封装，额定环境温度范围为 -40°C 至 +85°C。两种封装均与无铅和 SnPb 组装技术兼容。小尺寸、低电容和高 ESD 保护特性使其非常适合保护高速视频和数据通信接口。
品牌名称: AOS
商品型号: AOZ8300CI-05
商品编号: C1978392
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AOZ8300是一款瞬态电压抑制器阵列，旨在保护高速数据线免受静电放电（ESD）和雷击影响。该器件在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个瞬态电压抑制器（TVS）。在瞬态情况下，导向二极管将瞬态电流引导至电源线的正端或接地。AOZ8300可用于满足IEC 61000 - 4 - 2标准4级的ESD抗扰度要求。TVS二极管能够有效抑制ESD电压：±15 kV（空气放电）和±8 kV（接触放电）。 AOZ8300采用无卤且符合RoHS标准的SOT - 23封装，额定环境温度范围为 - 40 ℃至 + 85 ℃。两种封装均适用于无铅和SnPb组装工艺。其尺寸小、电容低且ESD保护能力强，使AOZ8300非常适合用于保护高速视频和数据通信接口。

商品特性

高速数据线的ESD保护：
- IEC 61000 - 4 - 2标准4级（ESD）抗扰度测试 - ±30 kV（空气放电）和±30 kV（接触放电）
- IEC 61000 - 4 - 5（雷击）20 A（8/20 μs）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40 A（5/50 ns）
- 人体模型（HBM）±24 kV
保护四条I/O线
低钳位电压

应用领域

USB 2.0电源和数据线保护
视频图形卡
显示器和平板显示器
数字视频接口（DVI）
10/100/1000以太网
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	9V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	450W@8/20us
	击穿电压	2.8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	2.5pF
