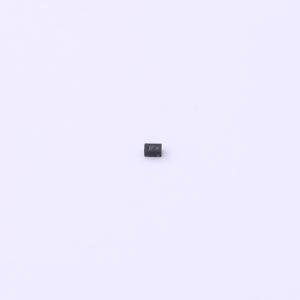

温馨提醒：图片仅供参考，商品以实物为准
AOZ8231ADI-12
双向TVS二极管（一维） 双向TVS 12V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ8231A是一款单线路双向瞬态电压抑制二极管，旨在保护电压敏感型电子设备免受高瞬态条件和静电放电（ESD）的影响。该器件在超小型DFN 1006封装中集成了一个瞬态电压抑制（TVS）二极管。它可用于满足EC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的静电放电抗扰度要求
- 品牌名称
- AOS
- 商品型号
- AOZ8231ADI-12
- 商品编号
- C1980564
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V；23V；26V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 13V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 13pF |
商品概述
AOZ8231A是一款单线路双向瞬态电压抑制二极管，旨在保护对电压敏感的电子设备免受高瞬态条件和静电放电（ESD）的影响。 该器件在超小型DFN 1006封装中集成了一个TVS二极管。它可用于满足EC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 AOZ8231A采用符合RoHS标准、无卤的DFN 1.0 mm × 0.6 mm封装，额定环境温度范围为 - 40°C至 + 85°C。 超小型1.0mm × 0.6mm × 0.5mm DFN封装使其非常适合印刷电路板（PCB）空间有限的应用。其小尺寸和高ESD保护能力使其成为保护对电压敏感的电子设备免受高瞬态条件和ESD影响的理想选择。
商品特性
- 高速数据线ESD保护
- 超过：IEC 61000 - 4 - 2（ESD）± 30 kV（空气放电）、± 30 kV（接触放电）
- 人体模型（HBM）± 30 kV
- IEC 61000 - 4 - 5（雷电）6 A（8/20 μS）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40 A
- 小封装节省电路板空间
- 低插入损耗
- 低钳位电压
- 低工作电压
- 无铅器件
应用领域
-便携式手持设备-键盘、数据线、按钮-笔记本电脑-数码相机-便携式GPS-MP3播放器
