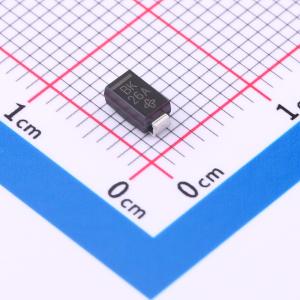

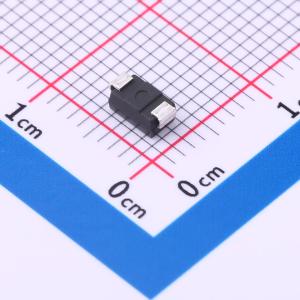

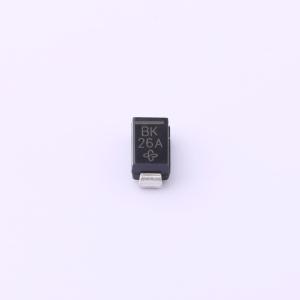

温馨提醒：图片仅供参考，商品以实物为准
SMAJ14A-E3/61
单向TVS 15V截止 峰值浪涌电流：17.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低轮廓封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 10/1000 μs波形下具有400 W峰值脉冲功率能力，重复率（占空比）：0.01 %（78 V以上为300 W）。 出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信传感器单元信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ14A-E3/61
- 商品编号
- C1973793
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 23.2V | |
| 峰值脉冲电流(Ipp) | 17.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低外形封装
- 适合自动贴装，符合RoHS标准
- 玻璃钝化芯片结，无卤
- 提供单向和双向类型
- 采用10/1000 μs波形时，具有400 W的峰值脉冲功率能力，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020的MSL 1级，LF最高峰值为260 °C
- 可提供AEC-Q101认证 - 汽车订购代码：基础P/NHE3或P/NHM3
应用领域
- 用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上引起的电压瞬变
