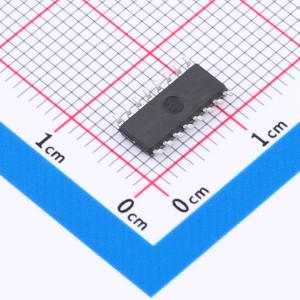

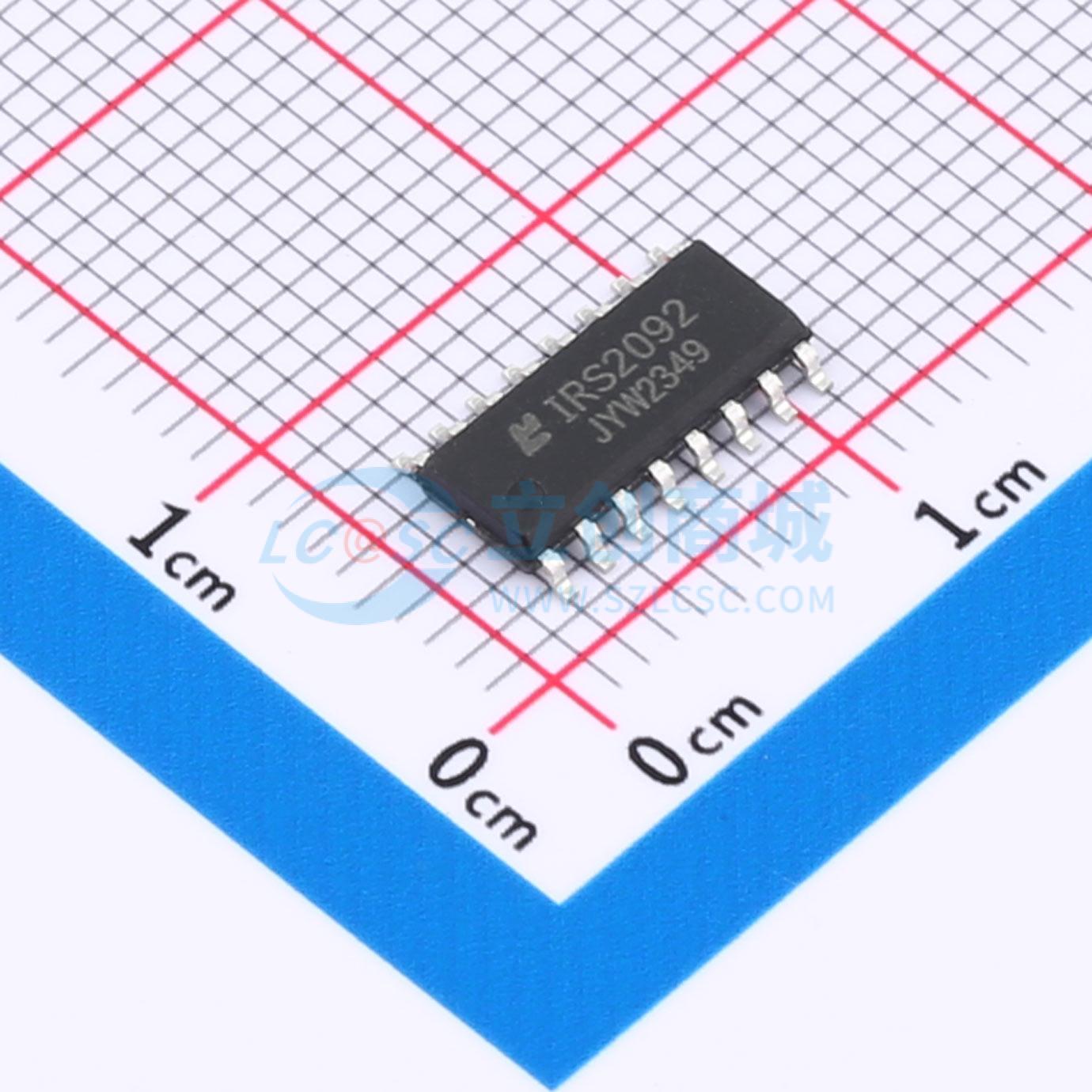

温馨提醒：图片仅供参考，商品以实物为准
IRS2092
带保护的D类音频驱动IC
- 描述
- 音频功率放大器 类型：高耐压、高速的MOSFET 栅极驱动器，专为超大输出功率的D类音频功率放 大器应用而设计。采用灵活的开放式拓扑结构实现 PWM调制
- 品牌名称
- minos(迈诺斯)
- 商品型号
- IRS2092
- 商品编号
- C19272220
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.327克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1W | |
| 工作电压 | -100V~100V | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | - | |
| 输入类型 | - | |
| 电源纹波抑制比(PSRR) | 65dB | |
| 效率 | - | |
| 输入通道数 | - |
商品概述
IRS2092电路是一款高耐压、高速的MOSFET栅极驱动器，专为超大输出功率的D类音频功率放大器应用而设计。采用灵活的开放式拓扑结构实现PWM调制。 该产品具有双向过流检测与保护功能。该保护在没有任何外部采样电阻的情况下，感应负载正、负电流的过电流情况，并提供合适的过电流保护和可编程的复位定时。 该产品内置死区时间控制模块，精确设置MOSFET栅极开关的死区时间，以获得极低的THD和更小的音频输出背景噪声。
商品特性
- 集成模拟输入D类音频放大驱动器
- 可编程负载双向过流保护，具有自复位功能
- 可编程预设死区时间，提高THD性能
- 具有防开启期间和关闭期间的“咔哒”声
- 较好的背景噪声抑制
- 额定电压±100V，输出功率超过500W
- 工作频率最高可达800kHz
- 驱动级输出电流能力|0+/-=1.0A/1.5A
- 双列16脚塑料封装(SOP16)
- 符合RoHS
应用领域
- 车载信息娱乐系统
- 家庭影院系统
- 大功率舞台音响系统
- 通用音频功率放大器
