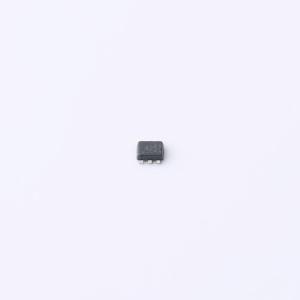

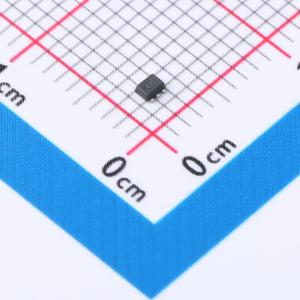

TPS564257DRLR

TPS56425x 是一款简单、易用、高效率、高功率密度的同步降压转换器，输入电压范围为 3V 至 17V，在 0.6V 至 10V 的输出电压范围内，支持高达 4A 的持续输出电流。 TPS56425x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件支持高达 97% 的占空比运行。Integrated bootstrap capacitor helps achieve single layer PCB and can save total BOM cost. TPS564252 在 Eco-mode 下运行，可在轻负载时保持高效率。TPS564257 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。TPS564255 在 OOA 模式下运行，可防止产生音频噪声。该器件集成了全面的断续模式 OVP、OCP、UVLO、OTP 和 UVP 保护。 该器件采用 1.6mm×1.6mm SOT-563 封装。额定结温范围为 -40°C 至 125°C。

• 3V 至 17V 输入电压范围
• 0.6V 至 10V 输出电压范围
• 0.6V 基准电压
• 25°C 时，基准精度为 ±1%
• 在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
• 集成 55.0mΩ 和 24.3mΩ MOSFET
• 100μA 低静态电流
• 600kHz 开关频率
• 以最大 97% 的高占空比运行
• 精密 EN 阈值电压
• 1.6 ms 固定软启动时间（典型值）
• 轻负载下 TPS564252 采用 Eco-mode，TPS564257 采用 FCCM 模式，TPS564255 采用 OOA 模式
• D-CAP3 控制模式
• 通过集成自举电容器轻松布局
• 支持带预偏置输出的启动
• 开漏电源正常状态指示器
• 非锁存 OV、OT 和 UVLO 保护
• UV 保护的断续模式
• 逐周期 OC 和 NOC 保护
• 1.6mm × 1.6mm SOT-563 封装

• WLAN/Wi-Fi 接入点、开关、路由器
• 专业音频、监控、无人机
• 电视、STB 和 DVR、智能扬声器
• 固态硬盘
• 电表
