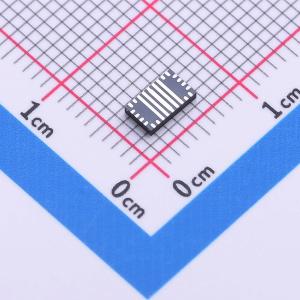

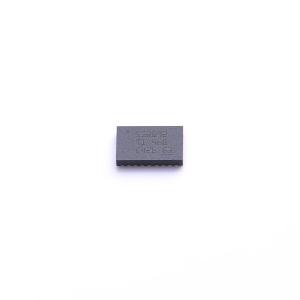

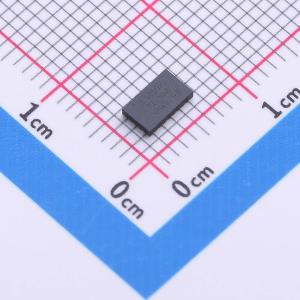

温馨提醒：图片仅供参考，商品以实物为准
TPS552892RYQR
升降压型 8A 3V~36V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS552892是一款36V、8A完全集成式降压/升压转换器,具有宽输入和输出电压范围,支持多种应用。该器件集成了四个MOSFET开关,支持同步整流,可编程输出电压范围为0.8V至22V。TPS552892采用平均电流模式控制方案,开关频率可编程,支持外部时钟同步和展频功能。该器件还提供多种保护功能,如输出过压保护、平均电感器电流限制、逐周期峰值电流限制和输出短路保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS552892RYQR
- 商品编号
- C19272254
- 商品封装
- VQFN-21(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | 800mV~22V | |
| 输出电流 | 8A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 760uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS552892 是集成了四个 MOSFET 的 8A 降压/升压直流/直流转换器。可在 3.0V 至 36V 的宽输入电压和 0.8V 至 22V 的宽输出电压范围内运行。可根据输入电压和设置的输出电压在降压模式、降压/升压模式和升压模式之间平稳转换。当输入电压大于输出电压时，在降压模式下运行，而当输入电压小于输出电压时，则在升压模式下运行。当输入电压接近输出电压时，以一个周期降压和一个周期升压的模式交替运行。 使用平均电流模式控制方案。电流模式控制可提供简化的环路补偿，对负载瞬态的快速响应以及固有的线路电压抑制。误差放大器将反馈电压与内部基准电压进行比较。误差放大器的输出决定了平均电感器电流。 内部振荡器可配置为在 200kHz 至 2.2MHz 的宽频率范围内运行。内部振荡器还可与施加到 DITH/SYNC 引脚上的外部时钟同步。为了更大限度地降低 EMI，开关频率抖动范围为设定频率的 ±7%。 在中等负载到重负载电流下，会在固定频率 PWM 模式下运行。在轻负载条件下，可配置为自动转换至 PFM 模式，或者强制进入 PWM 模式。 可提供 8A 的平均电感器电流限制典型值。此外，还在瞬态时提供逐周期峰值电感器电流限制，可保护器件免受超出上限的过流情况的影响。 EN/UVLO 引脚上的 1.23V 精确电压阈值和 5μA 拉电流，支持带迟滞的可编程输入欠压锁定 (UVLO)。输出过压保护 (OVP) 特性会关闭高侧 FET，以防损坏由 TPS552892 供电的器件。 该器件提供断续模式选项，可在输出短路时减少电源元件中的发热。会关断 76ms，并以软启动的方式重新启动。
商品特性
- 宽输入电压范围：3.0V 至 36V
- 可编程输出电压范围：0.8V 至 22V
- ±1% 基准电压精度
- 电缆上压降的可调输出电压补偿
- ±5% 精密输出电流监测
- 在整个负载范围内具有高效率
- VIN = 12V、VOUT = 20V 且 lOUT = 3A 时效率为 96%
- 轻负载状态下的可编程 PFM 和 FPWM 模式
- 避免频率干扰和串扰
- 可选的时钟同步
- 可编程开关频率范围为 200kHz 至 2.2MHz
- 降低 EMI
- 可选可编程扩展频谱
- 无引线封装
- 丰富的保护特性
- 输出过压保护
- 利用断续模式实现输出短路保护
- 热关断保护
- 8A 平均电感器电流限制
- 宽输入和输出电压范围
- 小解决方案尺寸
- 开关频率高达 2.2MHz（最大值）
- 3.0mm x 5.0mm HotRod QFN 封装
应用领域
- 集线站
- 工业 PC
- 移动电源
- 显示器
- 无线充电器
