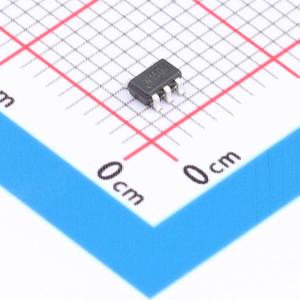

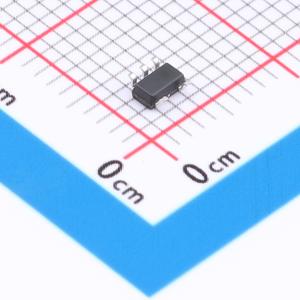

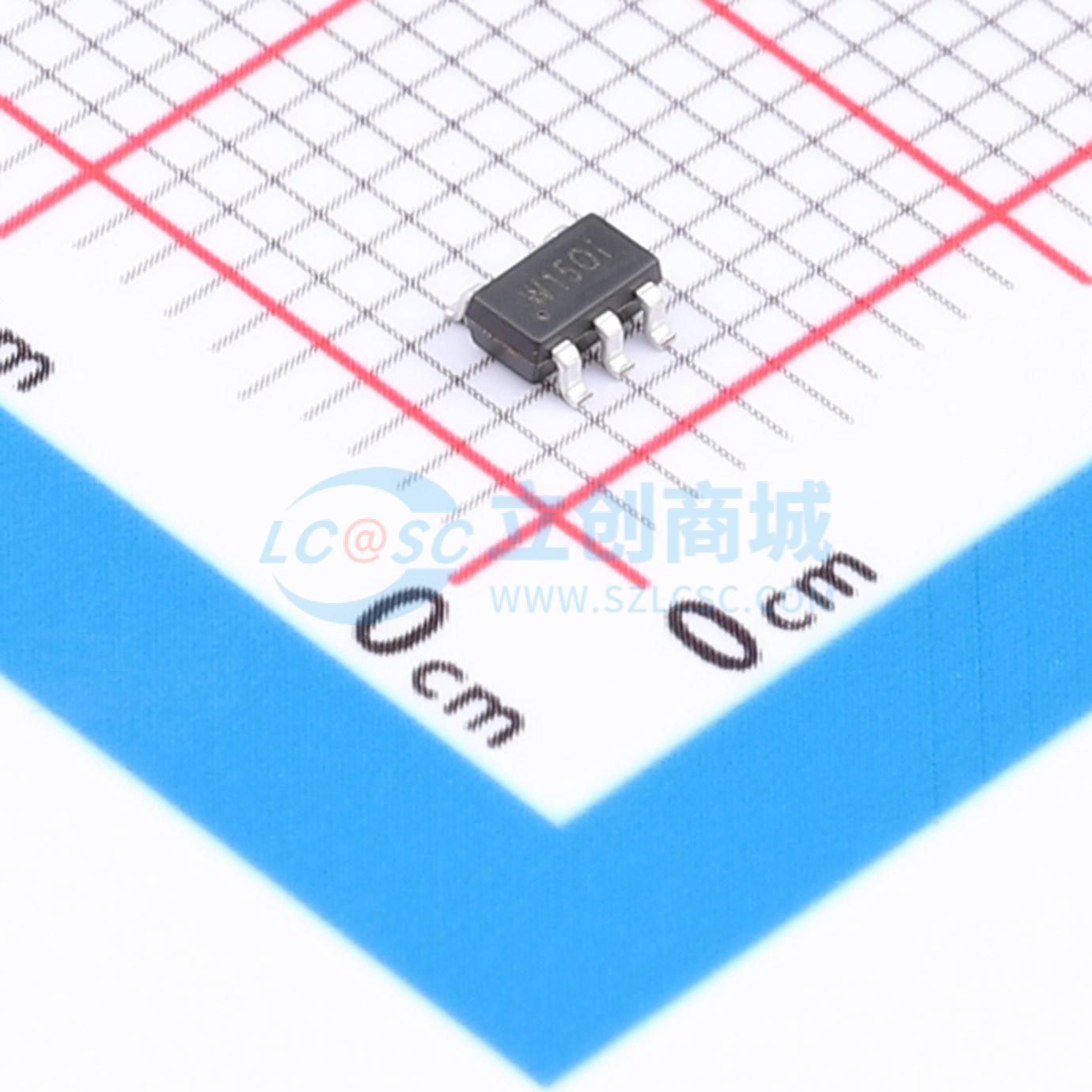

温馨提醒：图片仅供参考，商品以实物为准
TPW3115-S5TR
低压4通道QSPST模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能单刀单掷 (SPST) 模拟开关。具有在 4.5VCC 时最大 4Ω 的低导通电阻，可在 1.65V 至 5.5V 的宽 VCC 范围内工作。即使控制电压低于 VCC 电源，也具有非常低的静态电流。该特性非常适合便携式应用，允许与处理器通用 I/O 直接接口，并且当 VCC 电源在 4.75V 至 5.25V 范围内时，选择输入可承受 1.8V CMOS 逻辑。提供 SOT23-5 和 SOT353 (SC70-5) 封装，工作温度范围为 -40℃ 至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3115-S5TR
- 商品编号
- C19272270
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 94.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 20Ω@2.7V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 40pF | |
| 导通时间(ton) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 100ns | |
| 带宽 | 250MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 | |
| 电荷注入 | 20pC |
商品概述
TPw3115是一款高性能单刀单掷模拟开关。该器件在V_CC为4.5V时最大导通电阻为4 Ω，并在1.65V至5.5V的宽V_CC电压范围内工作。TPw3115具有极低的静态电流，即使控制电压低于V_CC电源电压时也是如此。这一特性非常适合便携式应用，允许直接与处理器通用I/O接口，并且当V_CC电源电压在4.75V至5.25V范围内时，其选择输入可耐受1.8V CMOS逻辑电平。TPw3115提供SOT23-5和SOT353（SC70-5）封装，工作温度范围为-40°C至+125°C。
商品特性
- 抗闩锁性能超过JESD 78标准II类规定的600 mA
- 电源电压范围：1.65V至5.5V
- 低导通电阻：在V_S = 4.5V时典型值为4 Ω
- 带宽：250 MHz
- 快速开关时间：t_ON = 85 ns，t_OFF = 85 ns
- 先断后通开关
- 工作温度范围：-40°C至125°C
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
