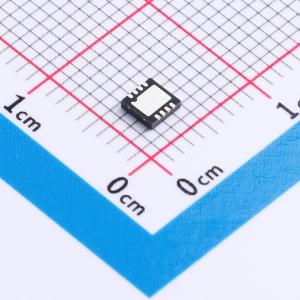

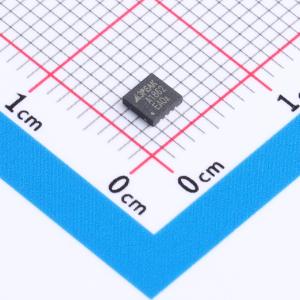

温馨提醒：图片仅供参考，商品以实物为准
TPA1862-DF7R
零漂移运算放大器，具备低失调、低噪声和稳定高频响应，有过温保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1862-DF7R
- 商品编号
- C19272271
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4.5V~40V | |
| 输入失调电压(Vos) | 30uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 5V/us | |
| 共模抑制比(CMRR) | 140dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 95mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TPA186x 系列是最新的高电源电压放大器，具有 30 μV 的低失调电压、低噪声和稳定的高频响应。该系列采用了专有的专利设计技术，在每放大器仅消耗 1.4 mA 静态电流的同时，实现了出色的交流性能，包括 6 MHz 带宽、5 V/μs 压摆率和低失真。其共模输入电压范围可扩展至 V−，输出可轨到轨摆动。TPA186x 系列具备过温保护功能以确保芯片安全。当芯片结温达到约 170°C 时，其输出进入高阻态；当结温降至约 150°C 时，功能恢复。该系列具有非常小的功率温度系数，这对温度敏感的应用非常有利。典型应用电路：VOUT = (ILOAD × RSHUNT) × (R2 / R1) + VREF，当 R3 = R1，R2 = R4，RSHUNT << R1 时。
商品特性
- 电源电压：4.5 V 至 40 V 或 ±2.25 V 至 ±20 V
- 失调电压：最大 ±30 μV
- 差分输入电压范围可达电源轨，可用作比较器
- 输入轨至 −VS，轨到轨输出
- 可驱动任何容性负载
- 带宽：6 MHz，压摆率：5 V/μs
- 优异的 EMI 抑制性能：在 1 GHz 时为 85 dB
- 过温保护
- 低噪声：在 1 kHz 时为 8 nV/√Hz
- 2-kV HBM，1-kV CDM，500-mA 闩锁
- 工作温度范围：−40°C 至 125°C
应用领域
- 仪器仪表
- 有源滤波器
- 传感器接口
- 电机控制
- 工业控制
