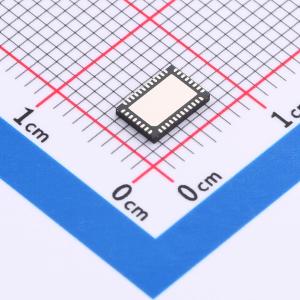

温馨提醒：图片仅供参考，商品以实物为准
TMDS1204RNQR
TMDS1204 12Gbps, DC或AC耦合到TMDS和FRL HDMI混合重驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMDS1204是一款支持HDMI 2.1数据速率高达12Gbps的HDMI 2.1重驱动器。它向后兼容HDMI 1.4b和HDMI 2.0b。高带宽差分输入和输出可以是AC耦合或DC耦合。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMDS1204RNQR
- 商品编号
- C19272424
- 商品封装
- WQFN-40(4x6)
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | 3.3V | |
| 工作温度 | 0℃~+70℃ |
商品概述
交流耦合或直流耦合输入输出，支持高达12Gbps的HDMI 2.1数据速率 向后兼容HDMI 1.4b和HDMI 2.0b 支持3Gbps、6Gbps、8Gbps、10Gbps和12Gbps的HDMI 2.1固定速率链路（FRL） 支持HDMI 2.1三通道和四通道FRL 针对HDMI接收端应用进行优化 自适应和固定均衡器，在6GHz时可达12dB，或可通过引脚编程 集成HPD电平转换器，支持1.8V和3.3V LVCMOS电平 主通道全通道交换 集成扇出缓冲器，适用于需要独立时钟和数据路径的应用 信号检测输出指示 用于链路配置的数字显示控制（DDC）监听功能 低功耗： – 12G FRL四通道激活受限模式：575mW – 12G FRL四通道激活线性模式：220mW – 掉电模式：0.6mW 有商业级和工业级温度范围可选 单3.3V电源供电 40引脚、0.4mm间距、4mm×6mm的WQFN封装
应用领域
- 笔记本电脑和台式机
- 电视
- 家庭影院和娱乐设备
- 游戏系统
- 扩展坞
- 专业音频、视频和 signage
