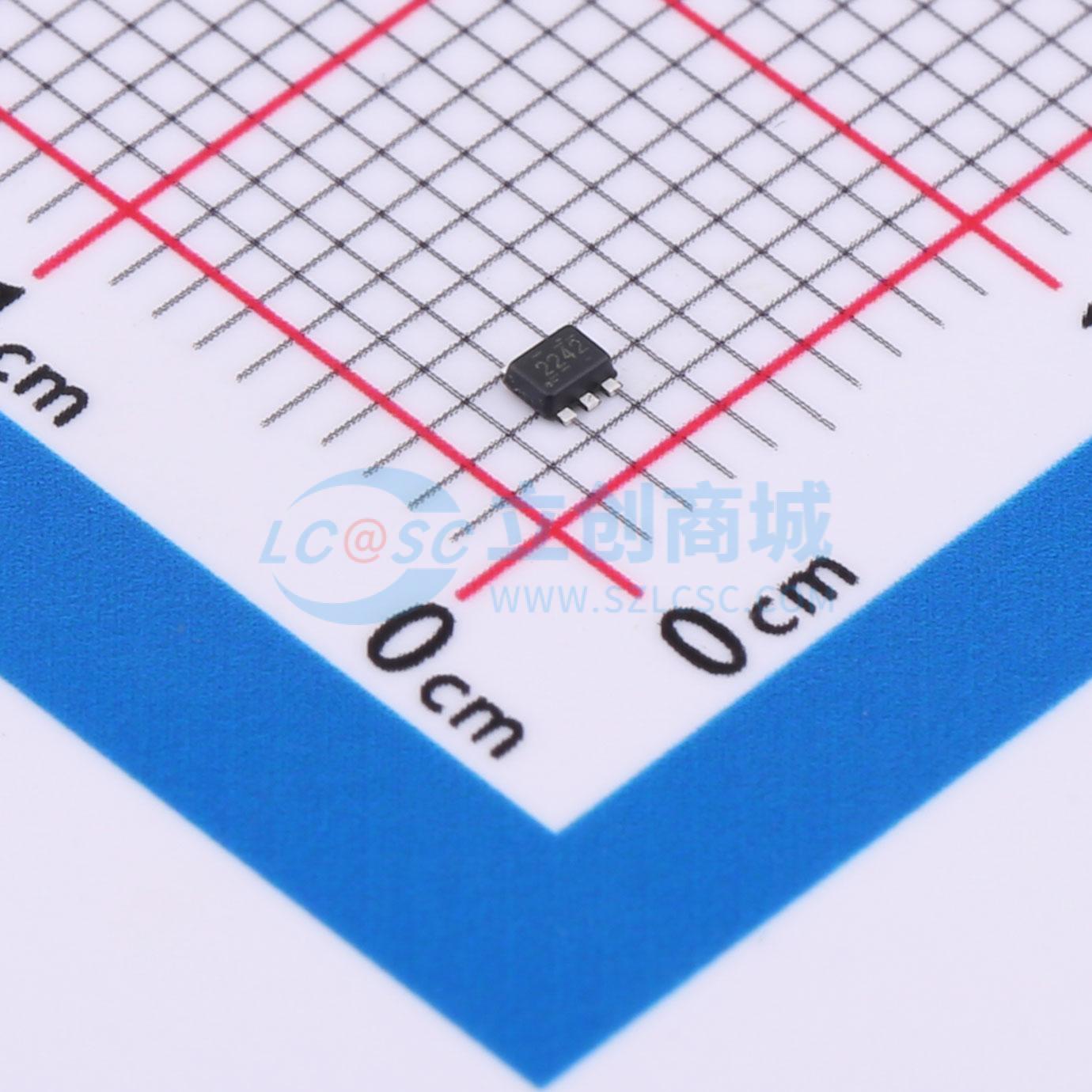

温馨提醒：图片仅供参考，商品以实物为准

TPS562242DRLR

3V至17V输入、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS562242是一款简单、易用、高效率、高功率密度的同步降压转换器,输入电压范围为3V至17V,在0.8V至10V的输出电压范围内,支持高达2A的持续输出电流。该器件采用D-CAP3控制模式提供快速瞬态响应并支持低ESR输出电容器,无需外部补偿。TPS562242在Eco-mode下运行,可在轻负载时保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS562242DRLR
商品编号: C19272253
商品封装: SOT-563-6
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS562242 是一款简单、易用、高效率、高功率密度的同步降压转换器，输入电压范围为 3V 至 17V，在 0.8V 至 10V 的输出电压范围内，支持高达 2A 的持续输出电流。 TPS562242 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件支持高达 94% 的占空比运行。 TPS562242 在 Eco-mode 下运行，可在轻负载时保持高效率。该器件集成了全面的断续模式 OVP、OCP、UVLO、OTP 和 UVP 保护。该器件采用 1.6mm x 1.6mm SOT-563 封装。额定结温范围为 -40°C 至 125°C 。

商品特性

3V 至 17V 输入电压范围
0.8V 至 10V 输出电压范围
0.8V 基准电压
25°C 时，基准精度为 ±1%
在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
集成 55.0mΩ 和 24.3mΩ MOSFET
100μA 低静态电流
1.4MHz 开关频率
以最大 94% 的高占空比运行
精密 EN 阈值电压
1.6 ms 固定软启动时间（典型值）
解决方案尺寸小巧且易于使用
轻负载下采用 Eco-mode
与 TPS562202 引脚对引脚兼容
D-CAP3 控制模式支持带预偏置输出的启动
非锁存 OV、OT 和 UVLO 保护
UV 保护的断续模式
逐周期 OC 保护

应用领域

电器、录像机
WLAN、Wi-Fi 接入点、调制解调器（电缆、DSL、GFAST）、小型企业路由器
电视、STB 和 DVR

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	800mV~10V
	输出电流	2A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
