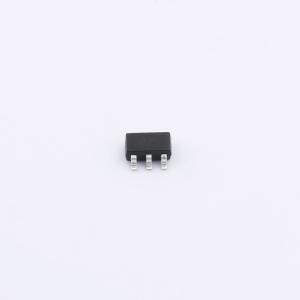

PESDAWC236T5VU(UMW)
TVS 5V截止 峰值浪涌电流：5A@8/20us
- 描述
- 用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受静电放电、雷击和其他电压瞬变事件的损坏或锁存。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESDAWC236T5VU(UMW)
- 商品编号
- C19270123
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品概述
PESDAWC236T5VU是一款低电容瞬态电压抑制器阵列，专为高速数据接口设计，用于保护敏感电子设备免受ESD、雷击及其他电压瞬变事件造成的损坏或闩锁。
商品特性
- 峰值脉冲功率150W（tP = 8/20μs）
- 工作电压：5.0V
- 低钳位电压
- 低电容
- 符合IEC61000-4-2（ESD）标准：±15kV（空气放电），±8kV（接触放电）
- 符合RoHS标准的高速数据瞬态保护
- 器件满足MSL 1级要求
- 纯锡镀层厚度：7~17 um
- 引脚平整度：≤3mil
应用领域
- USB 2.0电源与数据线保护
- DVI与HDMI端口保护
- Serial ATA端口保护
- 移动手机
- 数码相机与摄像机
- PDA与MP3播放器
- 数字电视与机顶盒
- 其他便携式电子元件
