温馨提醒：图片仅供参考，商品以实物为准

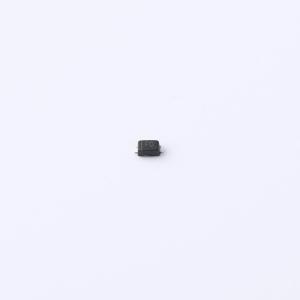

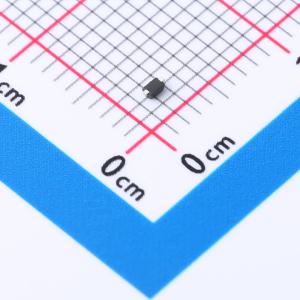

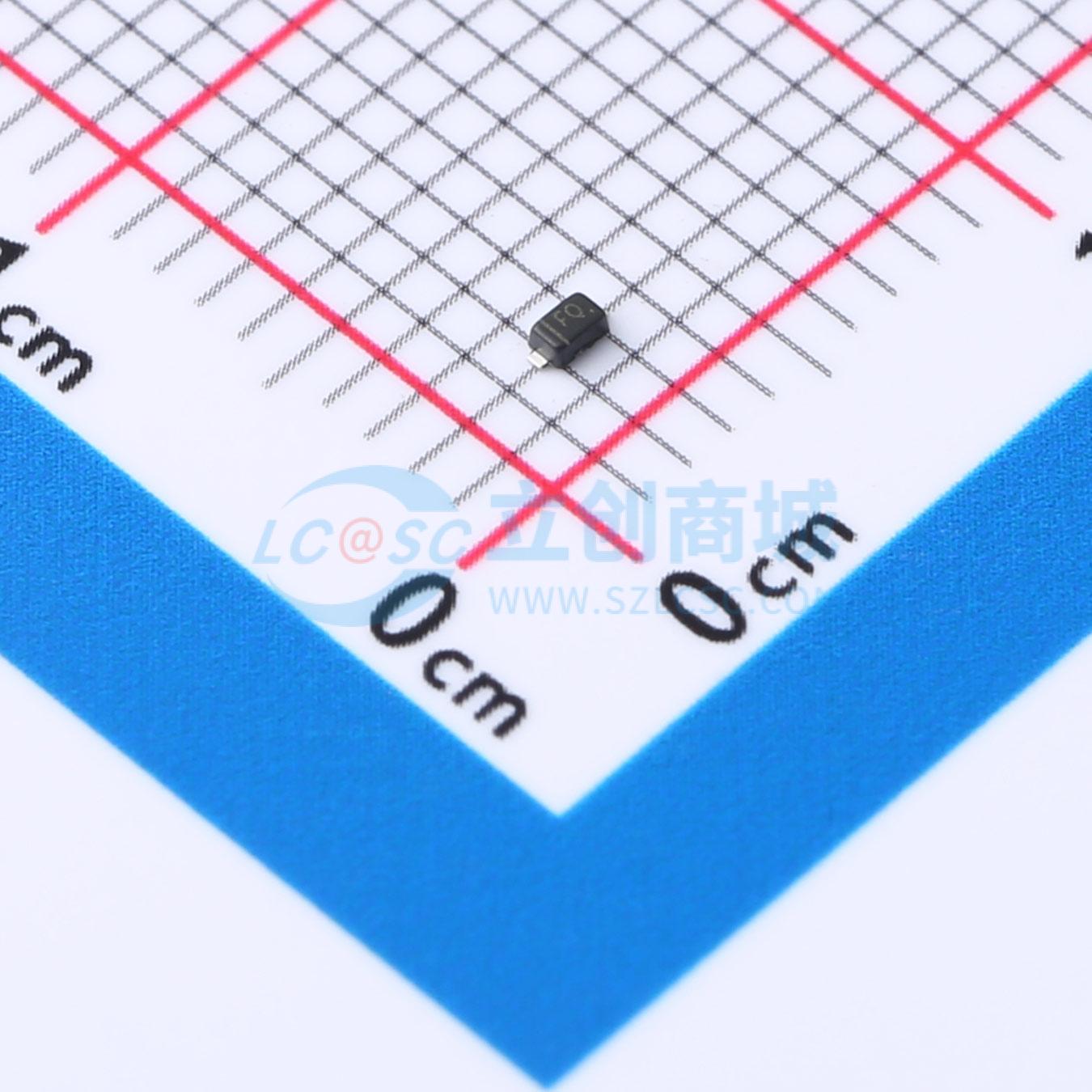

AZ5125-01H
双向ESD 5V截止
- 描述
- 该产品旨在保护连接到电源和控制线路的敏感组件，免受由静电放电 (ESD)、电气快速瞬变 (EFT) 和电缆放电事件 (CDE) 引起的过压损坏和闩锁。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AZ5125-01H
- 商品编号
- C19270136
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
AZ5125-01H专为保护连接至电源和控制线路的敏感组件而设计，使其免受静电放电、电气快速瞬变和电缆放电事件引起的过压损坏及闩锁效应。
商品特性
- 为1条线路提供双向ESD保护
- 为受保护线路提供符合IEC 61000-4-2（ESD）±20kV（空气放电）、±15kV（接触放电）标准的ESD保护
- 符合IEC 61000-4-4（EFT）50A（5/50ns）标准
- 提供电缆放电事件保护
- 超小型SOD-523封装节省电路板空间
应用领域
- 计算机接口保护
- 微处理器保护
- 串行与并行端口保护
- 控制信号线路保护
- 印刷电路板上的电源线路保护
