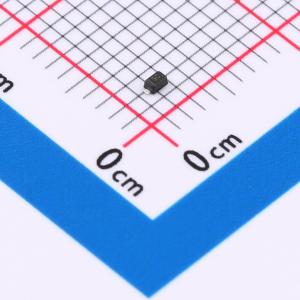

PTD522G13M5B10(UMW)实物图
  • PTD522G13M5B10(UMW)商品缩略图
  • PTD522G13M5B10(UMW)商品缩略图
  • PTD522G13M5B10(UMW)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PTD522G13M5B10(UMW)

双向 5V截止 峰值浪涌电流：10A@8/20us

描述
特性：100瓦峰值脉冲功率 (tp = 8 / 20μs)。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 接触放电：±25kV，空气放电：±25kV。应用：基于微处理器的设备。 个人数字助理 (PDA)
品牌名称
UMW(友台半导体)
商品型号
PTD522G13M5B10(UMW)
商品编号
C19270139
商品封装
SOD-523​
包装方式
编带
商品毛重
0.026667克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压10V
峰值脉冲电流(Ipp)10A@8/20us
属性参数值
峰值脉冲功率(Ppp)100W@8/20us
击穿电压(VBR)6V
反向电流(Ir)1uA
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
Cj-结电容13pF

商品特性

  • 100瓦峰值脉冲功率 (tp = 8/20μs)
  • 双向配置
  • 固态硅雪崩技术
  • 低钳位电压
  • 低漏电流
  • 符合IEC 61000-4-2标准：±25kV接触放电，±25kV空气放电
  • 符合IEC 61000-4-4标准 (EFT)：40A (5/50ns)
  • 符合IEC 61000-4-5标准 (雷击)：10A (8/20μs)

应用领域

  • 微处理器设备
  • 个人数字助理
  • 笔记本电脑和服务器
  • 便携式仪器
  • 寻呼机外围设备

数据手册PDF

放大查看下载PDF
