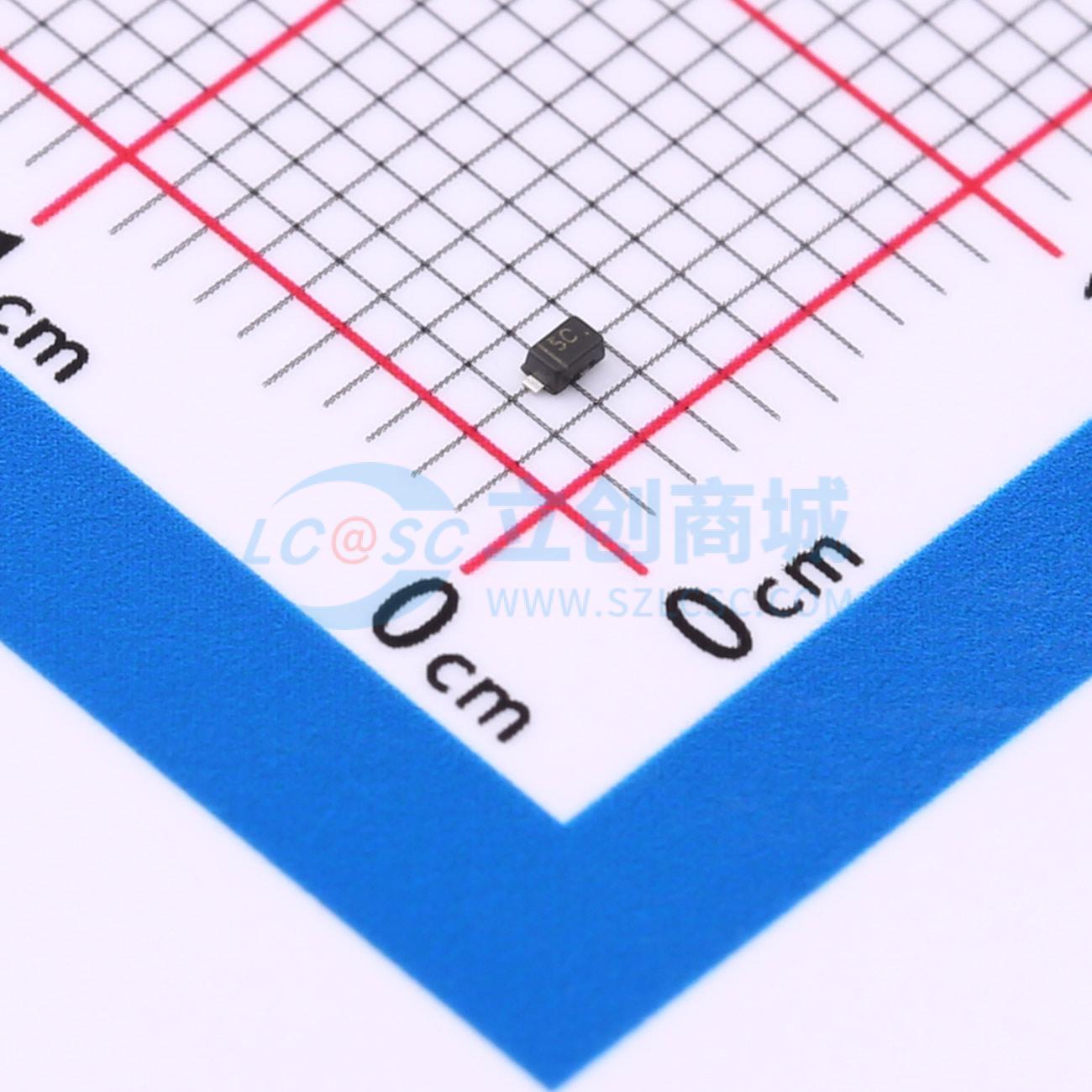

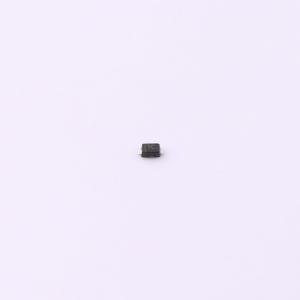

温馨提醒：图片仅供参考，商品以实物为准
SBD52C05L01(UMW)
双向TVS 5V截止
- 描述
- 瞬态电压抑制器（TVS）旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压和无器件老化问题。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SBD52C05L01(UMW)
- 商品编号
- C19270142
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8V | |
| 反向电流(Ir) | 5uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
SBD52系列瞬态电压抑制器旨在替代便携式应用中的多层压敏电阻，例如手机、笔记本电脑和PDA。与MLV相比，它们提供了更优越的电气特性，例如更低的钳位电压且器件不会劣化。
商品特性
- 符合IEC61000-4-2 ESD 15KV空气放电，8KV接触放电标准
- 提供双向线路保护
- 在8/20μs波形下峰值功耗为150W
- 工作电压：5V
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 符合无铅/RoHS标准
- 回流焊温度：纯锡-Sn 260~270℃
- SOD-523封装
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- 外设
- MP3播放器
