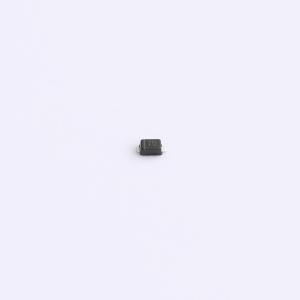

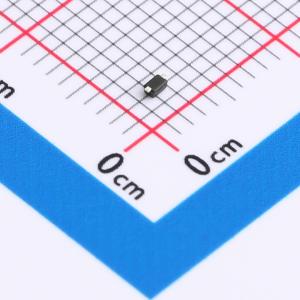

温馨提醒：图片仅供参考，商品以实物为准
ESD5471S
双向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双向瞬态电压抑制器（TVS），专为保护连接到低速数据线和控制线的敏感电子元件，使其免受静电放电（ESD）、电气快速瞬变（EFT）和雷击造成的过应力影响。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5471S
- 商品编号
- C19270141
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 击穿电压(VBR) | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 9pF |
商品概述
ESD5471S 是一款双向瞬态电压抑制器。它专为保护连接至低速数据线和控制线的敏感电子元件而设计，可防止因静电放电、电快速瞬变和雷击引起的过应力。
商品特性
- 反向关断电压：±5V（最大值）
- 每条线路的瞬态保护能力符合以下标准：
- IEC61000-4-2（静电放电）：±30kV（接触放电和空气放电）
- IEC61000-4-4（电快速瞬变）：40A（5/50ns）
- IEC61000-4-5（浪涌）：6A（8/20μs）
- 电容：CJ = 9pF（典型值）
- 低漏电流
- 低钳位电压：VCL = 12V（典型值）@ Ipp=16A（传输线脉冲）
- 固态硅技术
- SOD-523封装
应用领域
- 蜂窝手机
- 平板电脑
- 笔记本电脑
- 其他便携设备
- 网络通信设备
