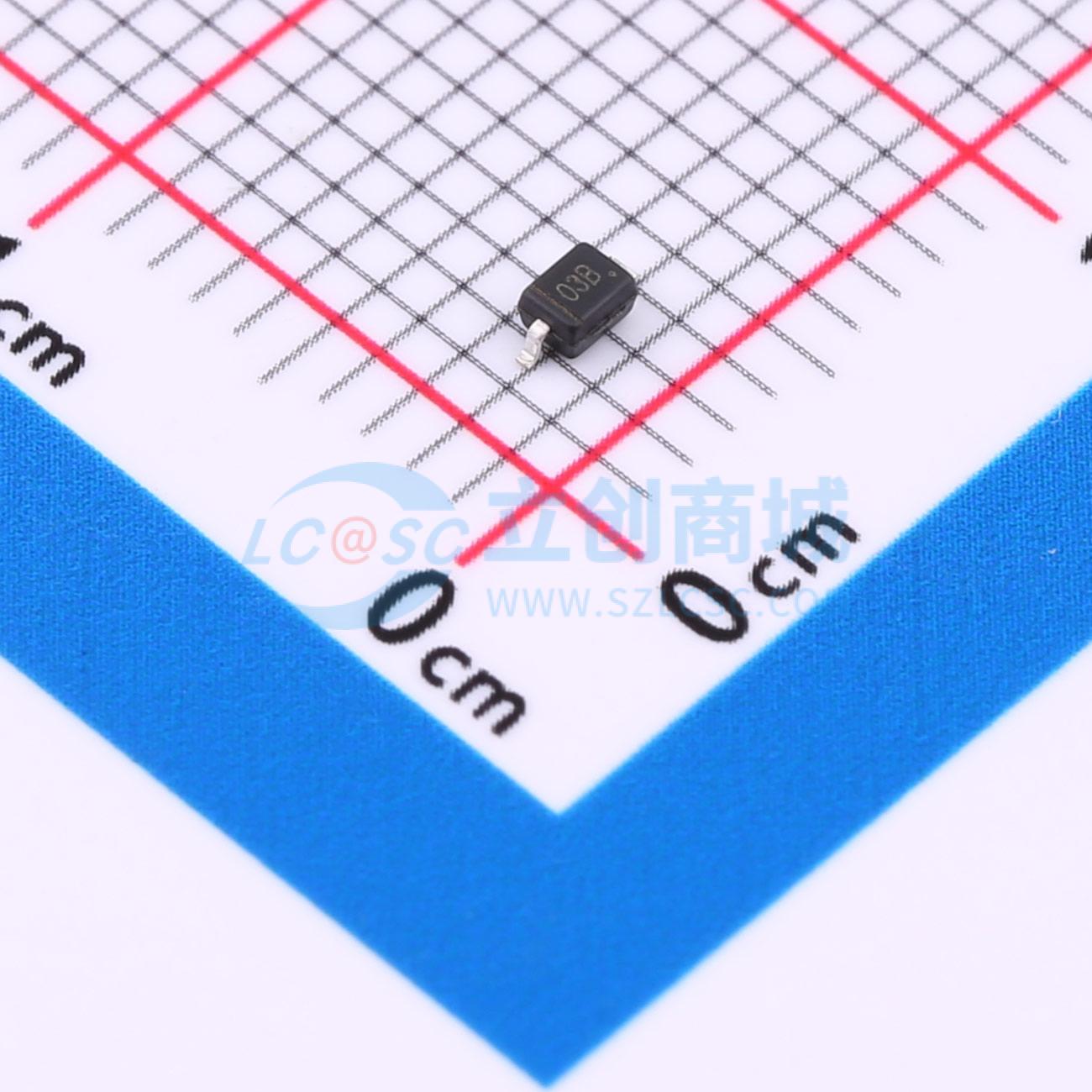

DW03D(UMW)实物图
  • DW03D(UMW)商品缩略图
  • DW03D(UMW)商品缩略图
  • DW03D(UMW)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

DW03D(UMW)

双向 3.3V截止 峰值浪涌电流：40A@8/20us

描述
特性：500W峰值脉冲功率 (tp = 8 / 20μs)。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC61000-4-2 ESD抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。应用：基于微处理器的设备。 个人数字助理 (PDA)
品牌名称
UMW(友台半导体)
商品型号
DW03D(UMW)
商品编号
C19270128
商品封装
SOD-323​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)3.3V
钳位电压13V
峰值脉冲电流(Ipp)40A@8/20us
属性参数值
峰值脉冲功率(Ppp)500W@8/20us
击穿电压(VBR)4V
反向电流(Ir)500nA
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
Cj-结电容90pF

商品特性

  • 500瓦峰值脉冲功率（tp = 8/20μs）
  • 双向配置
  • 固态硅雪崩技术
  • 低钳位电压
  • 低漏电流
  • IEC 61000-4-2 ±30kV接触放电/±30kV空气放电
  • IEC 61000-4-4（EFT）40A（5/50ns）
  • IEC 61000-4-5（雷击）40A（8/20μs）

应用领域

  • 基于微处理器的设备
  • 个人数字助理（PDA）
  • 笔记本电脑、台式机与服务器
  • 便携式仪器
  • 寻呼机外设
