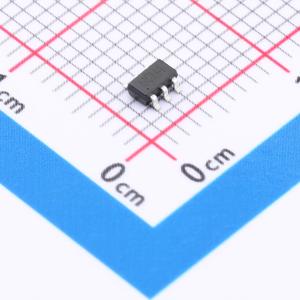

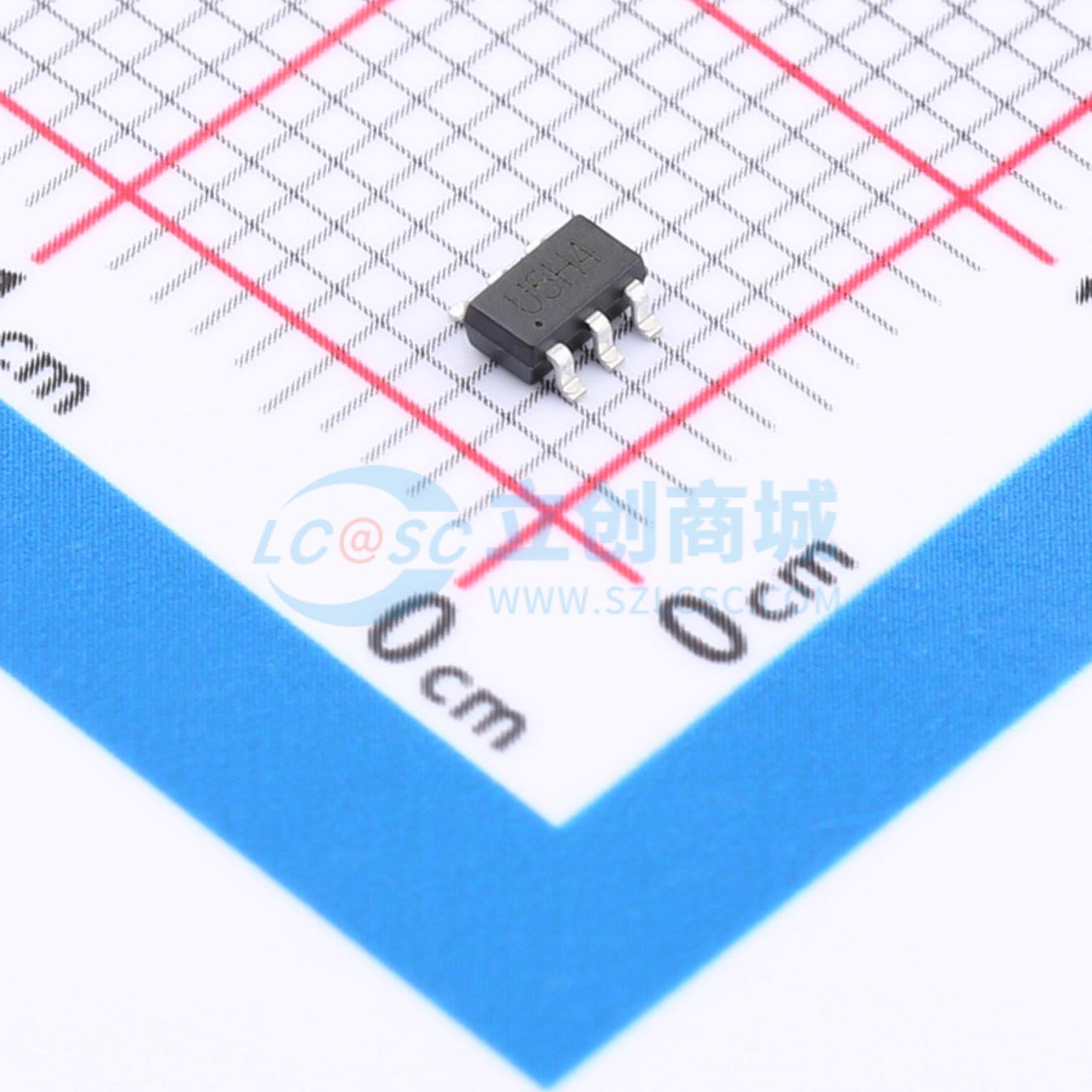

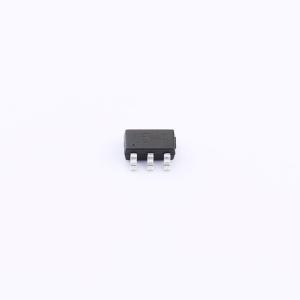

ESDU5V0H4
单向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护对电压敏感的电子元件免受静电放电 (ESD) 和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于 ESD 的设计提供一流的保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESDU5V0H4
- 商品编号
- C19270113
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
专为保护电压敏感电子元件免受静电放电和其他瞬态电压影响而设计。其卓越的钳位能力、低泄漏、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了的保护性能。
商品特性
- 两条线路的单向静电放电保护
- 低电容：0.8pF（最大值）
- 低反向关断电压：5V
- 低反向钳位电压
- 低漏电流
- 优异的封装：2.92mm × 1.6mm × 1.1mm
- 快速响应时间
应用领域
- 高清多媒体接口
- 数字视频接口
- 其他电子设备
- 通信系统
- 个人数字助理
