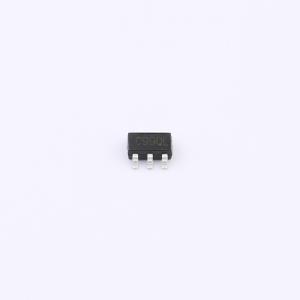

温馨提醒：图片仅供参考，商品以实物为准
AZC099-04S(UMW)
ESD 5V截止 峰值浪涌电流：5A@8/20us
- 描述
- 该设备专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AZC099-04S(UMW)
- 商品编号
- C19270114
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；28V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
该器件专为保护连接至高速数据和传输线路的敏感组件而设计，可防止因静电放电、电缆放电事件和雷击引起的过电压。
商品特性
- 保护四条输入/输出线路和一条Vcc线路
- 低电容
- 工作电压：5V
- 低漏电流
- 适用于高速接口的低电容
- 在2.0GHz频率下无插入损耗
- 响应时间 <1 ns
应用领域
- 数字视觉接口
- USB 1.1/2.0/OTG
- IEEE 1394 Firewire端口
- 笔记本和手持设备
- PCI Express
