温馨提醒：图片仅供参考，商品以实物为准

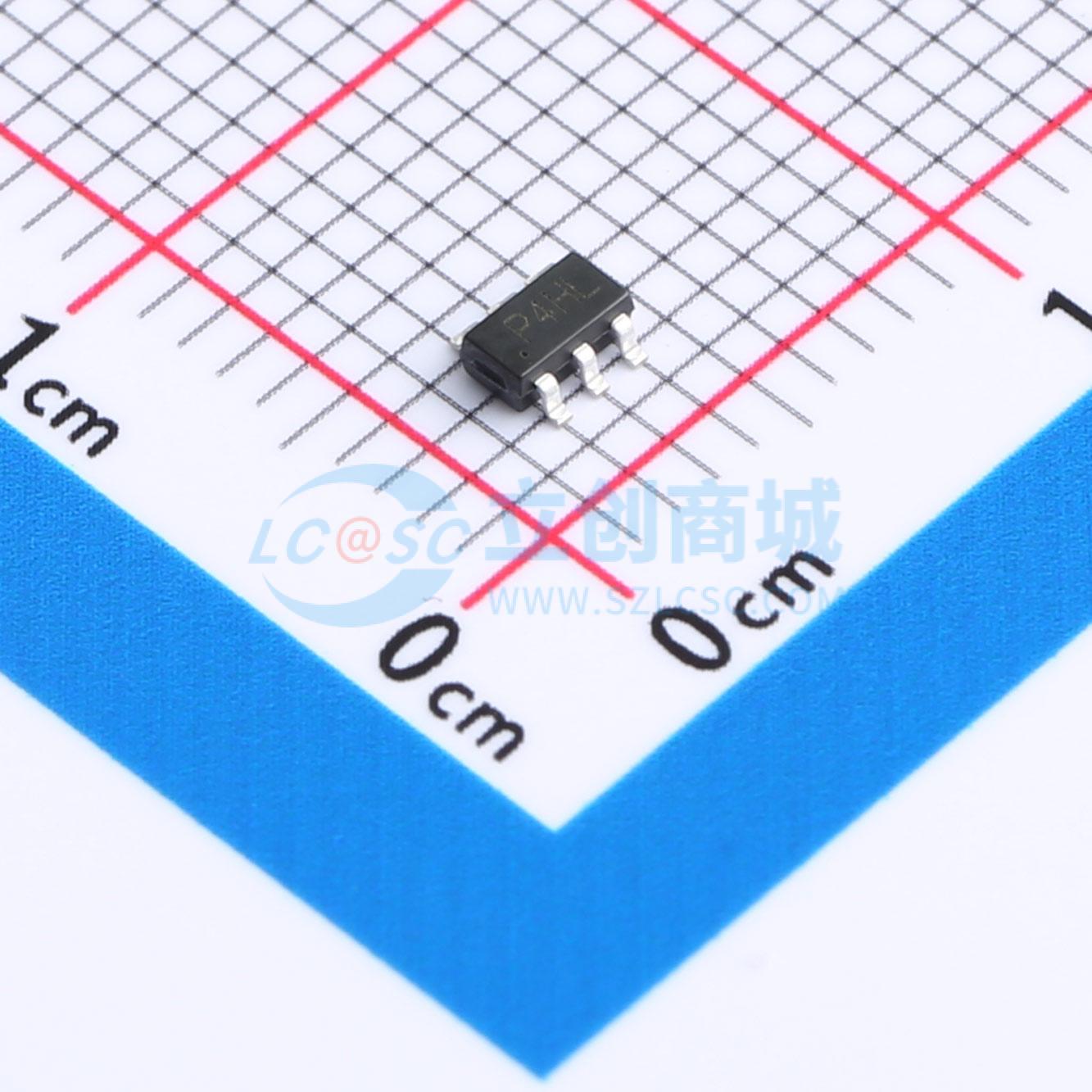

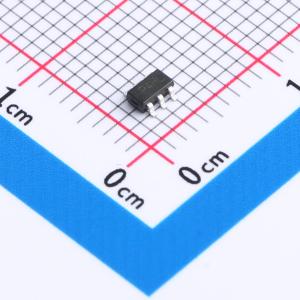

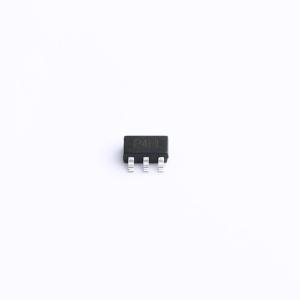

NUP4114HMR6T1G(UMW)
ESD 5V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- 特性：60 瓦峰值脉冲功率（tp = 8/20μs）。 低钳位电压。 低泄漏电流。 低电容（Cj = 0.3pF 典型值，IO 到 IO）。 保护一条数据/电源线，满足: -IEC 61000-4-2 ±12kV 接触放电，±15kV 空气放电。 -IEC 61000-4-4（EFT）40A（5/50ns）。应用：以太网。 数字视频接口（DVI）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- NUP4114HMR6T1G(UMW)
- 商品编号
- C19270117
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品特性
- 60瓦特峰值脉冲功率（tp = 8/20μs）
- 低钳位电压
- 低泄漏电流
- 低电容（Cj=0.3pF 典型值，输入/输出至输入/输出）
- 保护单条数据/电源线符合以下标准：
- IEC 61000-4-2 ±12kV 接触放电 ±15kV 空气放电
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷击）3.5A（8/20μs）
应用领域
- 以太网
- 数字视觉接口
- USB2.0
- 笔记本和PC电脑
